ИНДУКТОР ТЕЛЕФОННЫЙ
магнитоэлектрич. машина с ручным приводом, применяемая
в телефонных аппаратах для посылки сигналов вызова и отбоя на станции ручного
обслуживания в сельской телефонной связи. И.т. вырабатывает переменный
ток с частотой 18-21 гц, напряжением 60-70 в и мощностью 3,8 em (на сопротивлении
нагрузки 2,5 ком). Выпускаются 2 типа И. т.: с двумя неподвижными прямоугольными
магнитами, вращающимся якорем (с обмоткой), редуктором и токосъёмными пружинами
(рис. 1); с неподвижным якорем (с обмоткой) и вращающимся многополюсным
магнитом кольцеобразной формы (рис. 2). Необходимая частота тока обеспечивается
при вращении рукоятки с частотой 3-3,5 об/сек.
Рис. 1. Индуктор
с вращающимся якорем: 1 - постоянные магниты: 2 - полюсные надставки; 3
- токосъёмные пружины с контактом.

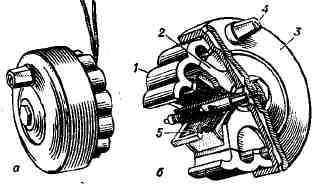

Рис. 2. Индуктор
с неподвижной обмоткой: а - общий вид; б - разрез: 1 - многополюсный вращающийся
постоянный магнит (ротор); 2 - статор из мягкой стали; 3 - вращающийся
диск; 4 - рукоятка; 5 - обмотка статора.
Лит.: Телефония,
под ред. В. А. Новикова, 2 изд., M., 1967.
