ИНДУКЦИОННЫЙ НАГРЕВ
нагрев токопроводящих тел за счёт возбуждения в них электрич.
токов переменным электромагнитным полем. Мощность, выделяющаяся в проводнике
при И. н., зависит от размеров и физ. свойств проводника (уд. электрич.
сопротивления, относит, магнитной проницаемости), а также от частоты и
напряжённости электромагнитного поля. Источниками электромагнитного поля
при И. н. служат индукторы (см. Индуктор нагревательный). И. н. характеризуется
неравномерным выделением мощности в нагреваемом объекте. В поверхностном
слое, наз. глубиной проникновения, выделяется 86% всей мощности. Глубина
проникновения тока
(м) равна:
где
-уд. электрич.
сопротивление (ом-м),
- относит, магнитная проницаемость, f-частота (гц).

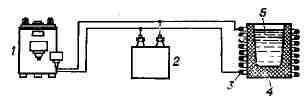

Схема установки
индукционного нагрева: 1 - источник питания; 2 - блок реактивной ёмкостной
мощности . (конденсатор); 3 - индуктор; 4 - футерованное технологическое
пространство (тигель); 5 - нагреваемый объект.
Для создания
переменного электромагнитного поля при И. н. используются токи низкой (50
гц), средней (до 10 кгц) и высокой (св. 10 кгц) частоты. Для питания индукторов
токами средней и высокой частоты применяют машинные и статические преобразователи,
а также ламповые генераторы.
К наиболее
распространённым процессам, использующим И. н., относятся: плавка металлов
(см. Индукционная печь), зонная плавка, нагрев под обработку давлением
(см. Индукционная нагревательная установка) и др. И. н.- наиболее совершенный
бесконтактный способ передачи электроэнергии в нагреваемое тело с непосредств.
преобразованием её в тепловую. Принципиальная схема установки с использованием
И. н. приведена на рис. О нагреве диэлектриков электромагнитным полем см.
в ст. Диэлектрический нагрев.
Лит.: Бабат
Г. И., Индукционный нагрев металлов и его промышленное применение, 2 изд.,
M.- Л., 1965; Высокочастотная электротермия. Справочник, M.- Л., 1965;
Электротермическое оборудование. Справочник, M., 1967. А. Б. Кувалдин.
