ИНДУКЦИОННЫЙ НАСОС

ИНДУКЦИОННЫЙ НАСОС магнито-гидродинамич. насос (МГД-насос), подающий электропроводящую
жидкость с помощью электромагнитной силы, к-рая возникает от взаимодействия
магнитного поля индуктора с полем электрич. тока, индуктируемого в проходящей
через насос среде. И. н. подают жидкие щелочные металлы при темп-pax до
800- 1000 ⁰C и выше. Каналы И. н. обычно изготовляют из нержавеющей
стали. По принципу действия И. н. аналогичен асинхронному электродвигателю,
в к-ром обмотку ротора заменяет жидкий проводник. В зависимости от конструкции
И. н. подразделяют на спиральные (СИН) и линейные. Последние бывают с плоским
(прямоугольного сечения) каналом, обозначаемые сокращённо ПЛИН (рис.),
и с цилиндрическим (кольцевого поперечного сечения) каналом, называемые
ДЛИН (иногда КЛИН). Если каналу и индуктору, изображённым на рис., придать
кольцевую форму, то получится схема ЦЛИН. И. н. спирального типа отличаются
от ЦЛИН гл. оор. расположением обмотки индуктора (её витки повёрнуты в
горизонтальной плоскости на 90°) и наличием в кольцевом канале винтообразной
(спиральной) перегородки. Благодаря этому вращающееся магнитное поле индуктора
сообщает жидкости поступательное движение вдоль главной оси. И. н. работают
на трёхфазном переменном токе, имеют кпд порядка 0,2 (СИН) и 0,5 (большие
ЦЛИН). И. н. применяют для подачи жидких металлов в ядерной энергетике,
металлургии и др. областях техники.

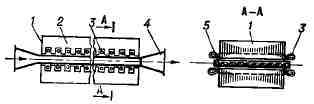

Схема плоского
индукционного насоса

ПЛИП: 1 - индуктор;
2 - магнитопровод; 3 - обмотка индуктора; 4 - канал; 5 - жидкий металл.

Лит.: Охременко
H. M., Основы теории и проектирования линейных индукционных насосов для
жидких металлов, M., 1968.
