КОНДЕНСАТОРНЫЙ АСИНХРОННЫЙ ДВИГАТЕЛЬ

КОНДЕНСАТОРНЫЙ АСИНХРОННЫЙ ДВИГАТЕЛЬ 1) асинхронный электродвигатель, питаемый
от однофазной сети и имеющий на статоре две обмотки, одна из к-рых включается
в сеть непосредственно, а другая- последовательно с электрич. конденсатором

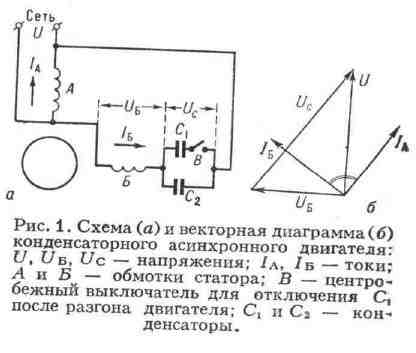

для образования вращающегося магнитного поля. Конденсаторы создают сдвиг
фаз между токами обмоток А и Б (рис. 1), оси
к-рых сдвинуты в пространстве. Наибольший вращающий момент развивается,
когда сдвиг фаз токов составляет 90⁰, а их амплитуды подобраны
так, что вращающееся поле становится круговым. При пуске К. а. д. оба конденсатора
(C(напр., Cчастоте вращения требуется значительно

меньшая ёмкость,
чем при пуске. К. а. д. по пусковым и рабочим характеристикам близок к
трёхфазному асинхронному двигателю. Применяется в
электроприводах малой мощности; при мощностях св. 1 квт используется

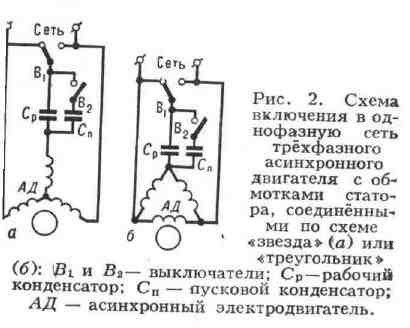

редко вследствие значительной стоимости и размеров конденсаторов. 2) Трёхфазный
асинхронный электродвигатель, включаемый через конденсатор в однофазную
сеть. Рабочая ёмкость конденсатора для 3-фазного двигателя определяется
по формуле
Ср = 2800 1/U (мкф), если обмотки соединены по схеме "звезда"·,
или Ср = 4800 1/U (мкф), если обмотки соединены по схеме "треугольник"
(рис. 2). Ёмкость пускового конденсатора Снапряжение конденсаторов должно быть в 1,5 раза выше напряжения сети; конденсаторы
устанавливаются обязательно бумажные.
