КОНДЕНСОР

КОНДЕНСОР (от
лат. condense - сгущаю, уплотняю), короткофокусная линза или система линз,
используемая в оптич. приборе для освещения рассматриваемого или проецируемого
предмета. К. собирает и направляет на предмет лучи от источника света,
в т. ч. и такие, к-рые в его отсутствие проходят мимо предмета; в результате
такого "сгущения" светового потока резко возрастает освещённость
предмета.
К. применяются в микроскопах, в спектральных приборах,
в
проекционных
аппаратах различных типов (напр., диаскопах, эпидиаскопах, фотографических
увеличителях я т. д.). Конструкция К. тем сложнее, чем больше его апертура.
При числовых апертурах до 0,1 применяют простые линзы; при апертурах
0,2- 0,3- двухлинзовые К., выше 0,3- трёх-линзовые. Наиболее распространён
К. из двух одинаковых плоско-выпуклых линз, к-рые обращены друг к другу
сферич. поверхностями для уменьшения

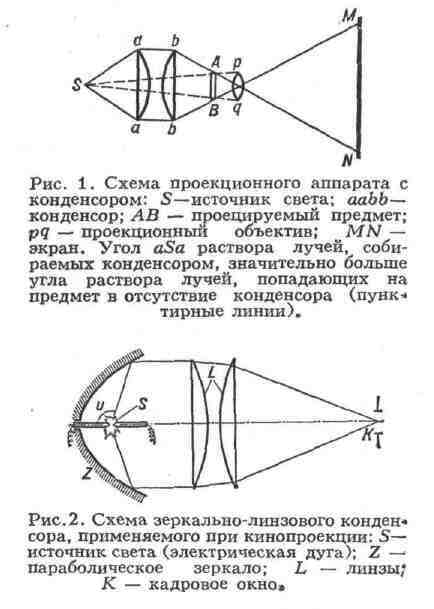

сферической аберрации (рис.
1). Иногда

поверхности
линз К. имеют более сложную форму - параболоидальную, эллипсоидальную и
т. д. Разрешающая способность микроскопа повышается с увеличением апертуры
его К., поэтому К. микроскопов - обычно сложные двух-или трёхлинзовые системы.
В микроскопах и кинопроекционных аппаратах широко применяют также
зеркальные и зеркально-линзовые К., апертура к-рых может быть очень велика-угол
2u раствора собираемого пучка лучей достигает 240⁰ (рис. 2).
Часто наличие в К. нескольких линз вызвано не только стремлением
увеличить его апертуру, но и необходимостью однородного освещения предмета
при неоднородной структуре источника света (рис. 3).

Лит.: Тудоровский
А. И., Теория оптических приборов, 2 изд., ч. 2, М.- Л., 1952.
