КООРДИНАТОГРАФ
(от
координаты и ...граф), прибор для быстрого и точного нанесения на

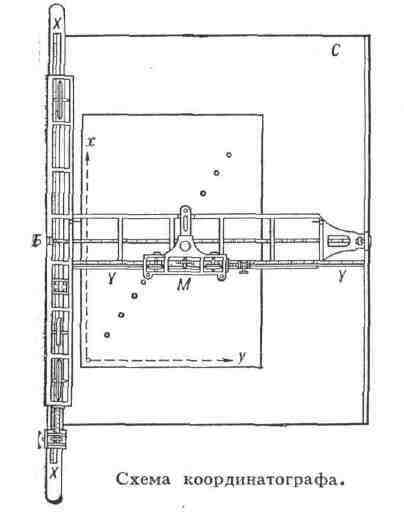

карту или план точек по их прямоугольным координатам. Состоит (см. рис.)
из станины С, на к-рой наглухо прикреплена линейка с делениями, представляющая
собой ось абсцисс XX. Вдоль оси абсцисс передвигается каретка Б, несущая
на себе линейку YY', соответствующую оси ординат. По оси ординат
движется малая каретка М, на к-рой укреплена иголка для накола точек.
Автоматич. электронный К. имеет дополнительно счётно-решающее устройство
и пульт управления. Эта система обеспечивает возможность по результатам
вычислений прямоугольных координат на счётно-решающем устройстве наносить
узловые точки и автоматически вычерчивать или гравировать координатные
линии сетки.
