КРЕМНИЙОРГАНИЧЕСКИЕ ЖИДКОСТИ

КРЕМНИЙОРГАНИЧЕСКИЕ ЖИДКОСТИ силиконовые
масла, органосилоксановые олигомеры или полимеры невысокой мол. м., способные
сохранять текучесть в широком интервале темп-р. Наибольшее распространение

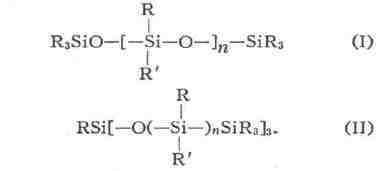

получили К. ж. с макромолекулами линейной (I) и разветвлённой (II) структуры
и блокированными концами, чаще всего - полидиметилсилоксановые (R=R'=СНполидиэтилсилоксановые (R = R' = С(R = CHсот до 30 000 (см. также Кремнийорганические полимеры).

К. ж. по внешнему виду напоминают масла
нефтяные. К. ж. обладают очень ценными свойствами: гидрофобностью,
высокой сжимаемостью, физ. н хим. инертностью, относительно малым изменением
вязкости при изменении темп-ры, стойкостью при высокой темп-ре даже в окислительной
среде и т. д.

Коэфф. адиабатич. сжимаемости при 30
^оС
для полидиметилсилоксанов, имеющих вязкость 0,65 и 50 мм²/сек,
или
сст, составляет соответственно 1,74*10^-9 м²/н
(1,74*10^-10
см²/дин) и 1,09*10^-9м²/н (1,09*10^-10
см²/дин) [для этиленглико-ля-0,33*10^-9м²/н
(0,33*10^-10см²/дин)]. При сжатии К. ж. их
вязкость заметно возрастает. К. ж. обладают высокими диэлектрич. свойствами.

При нагревании полидиметилсилокса-новых
жидкостей на воздухе до 175 °С они заметно не изменяются; при 200 °С начинается
окисление. Нек-рые элементы (Си, Pb, Se, Те) катализируют разложение силоксановой
цепи. В инертной атмосфере термич. деструкция становится заметной только
при темп-ре выше 250 °С. Полиметилфенилсилоксаны начинают разлагаться на
воздухе при 250 °С, а в инертной атмосфере лишь при 300 °С.

К. ж. синтезируют теми же методами,
что и прочие полиорганосилоксаны.

К. ж. часто используют для гидро-фобизации
стекла, керамики, тканей, бумаги и др. материалов. Их применяют также в
гидроприводах и гидравлич. муфтах сцепления; при этом благодаря малой вязкости
полидиметилсилоксанов можно почти вдвое снизить общую массу гидросистемы
и уменьшить диаметр трубопроводов. Высоковязкие К. ж. применяют в разнообразных
демпфирующих устройствах. Высокая сжимаемость К. ж. позволяет создавать
"жидкие пружины". Многие К. ж. служат смазочными маслами или основой для
консистентных смазок, часто в сочетании с нефтяными или синтетическими
органическими маслами. Такие смазки по стабильности реологич. свойств в
широком интервале температур превосходят нефтяные масла. К. ж. часто используют
как жидкие диэлектрики в трансформаторах, конденсаторах, нек-рых деталях
радиоэлектронного оборудования. Они могут служить также пеногасителями,
антиадге-зионными смазками для прессформ, жидкостями для глубоковакуумных
диффузионных насосов. К. ж. находят применение и как составная часть кремов,
лосьонов и помад.

Лит. см. при ст. Кремнийорганические
полимеры. А. А. Жданов.

А Б В Г Д Е Ё Ж З И Й К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Ъ Ы Ь Э Ю Я
