МАГНИТОГРАФ
(от греч. magnetis-
магнит и ...граф), прибор, непрерывно регистрирующий изменения земного
магнитного поля во времени (магнитные вариации). М. состоит из
вариометров
магнитных и регистрирующего (записывающего) устройства. Самый простой
М. содержит фоторегистратор, осветитель и 3 оптико-механич. вариометра,
чувствительным элементом к-рых является магнитная стрелка (с зеркалом),
подвешенная на упругой нити. Такой М. регистрирует на ленте (фотоплёнке
или фотобумаге) вариации 3 ортогональных компонентов магнитного поля Земли
с периодами от неск. секунд до неск. месяцев с точностью 10-5
э
(см. Земной магнетизм). Полученная магнитограмма несёт информацию
о времени, амплитуде и периоде магнитных вариаций (см. Вариации магнитные).
М.

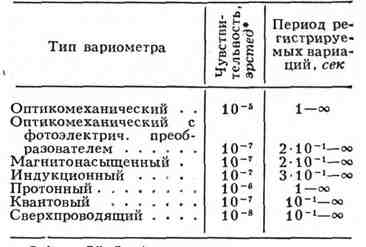

могут быть оснащены оптикомеханич. вариометрами с фотоэлектрич. преобразователем
угла поворота магнитной стрелки, магнитонасыщенными, индукционными, протонными,
квантовыми и сверхпроводящими преобразователями с электрич. сигналом на
выходе, частота или амплитуда к-рого пропорциональна амплитуде магнитной
вариации (см. Магнитометры).
* 1 э= 79,6 а/м.
Регистрирующими устройствами таких М. могут
служить: частотомеры, цифровые вольтметры с цифропечата-ющим
устройством, перопишущие электрич. потенциометры, магнитофоны, перфораторы
и др. Показания М. кодируются и обрабатываются на электронно-вычислительных
машинах. Чувствительность М. в значит, степени определяется технич. возможностями
используемых вариометров.
Лит.: Яновский Б. М., Земной магнетизм,
[3 изд.], т. 1, Л.. 1964. Ю. А. Бурцев.
