НОНИУС
вспомогательная шкала, при
помощи к-рой отсчитывают доли делений основной шкалы измерит, прибора.
Прототип совр. Н. предложен франц. математиком П. Вернье, поэтому Н. часто
наз. верньером. Н. получил назв. по имени португальца П. Нуниша
(P. Nunes, латинизированное имя Nonius), предложившего для отсчёта долей
делений шкалы другой сходный прибор, ныне, однако, не применяемый. Различают
л и н е й н ы й (рис. 1,а), угломерный (рис. 1,6), спиральный (рис. 2),
трансверсальный (рис. 3) и др. виды Н. Применение линейного Н. основано
на разнице интервалов деления основной шкалы и Н. Длина Н. (целое число
его делений) точно укладывается в определённом целом числе делений основной
шкалы. При совпадении нулевой отметки Н. с к.-л. отметкой L основной
шкалы результат измерения
А
соответствует величине, определяемой
отметкой L; при несовпадении нулевой отметки Н. с L значение
А
= L + ki, где k - число делений Н. от нулевого до совпадающего
со штрихом основной шкалы; г - наименьшая доля деления основной шкалы,
к-рую можно оценить Н. (обычно г = 0,1; 0,05 или 0,02 мм). Принцип
отсчёта по угломерному Н., применяемому в ряде оптико-механич. приборов,
такой же, как и по линейному Н.; применение Н. др. типов пояснено рис.
2 и 3. Лит.: Городецкий И. Е., Основы технических измерений в машиностроении,
М., 1950.

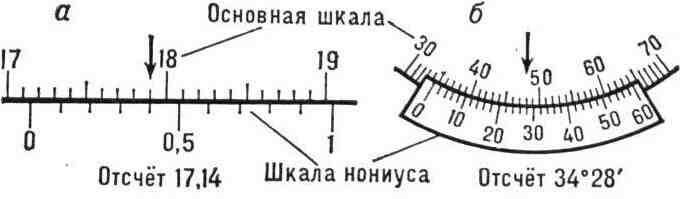

Рис. 1. Линейный (а) и угломерный
(б) нониусы.

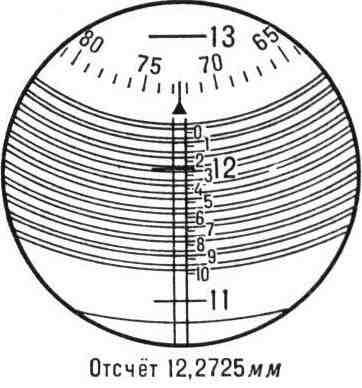

Рис. 2. Спиральный нониус. В поле
зрения видны штрихи основной миллиметровой шкалы (11, 12, 13), один из
к-рых находится в зоне десяти делений малой шкалы; часть круговой шкалы
из 100 делений и двух эквидистантных архимедовых спиралей. При отсчёте
деление миллиметровой шкалы должно находиться строго посередине между двумя
рядом идущими спиралями. Отсчёт производится последовательно по всем трём
шкалам.

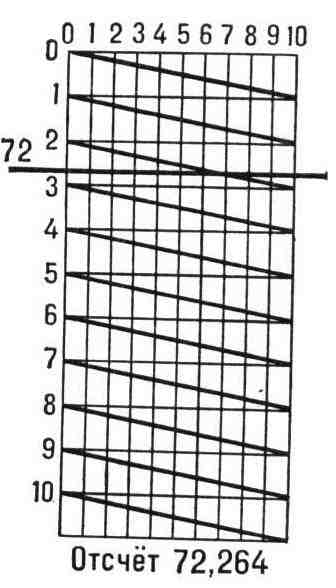

Рис. 3. Трансверсальный нониус: слева
- линейный (поперечный масштаб); деление основной шкалы (72) пересекает
одну из диагоналей нониуса, отсчёт производится по положению точки пересечения
штриха и диагонали; справа - угломерный; принцип отсчёта аналогичен.
