ОТРИЦАТЕЛЬНОЕ СОПРОТИВЛЕНИЕ
отрицательное
дифференциальное сопротивление, свойство нек-рых элементов электрич. цепей,
выражающееся в уменьшении падения напряжения U на них при увеличении
протекающего тока I (или наоборот). О. с. характеризуется величиной:
Элемент с О. с. не потребляет электрич.
энергию, а отдаёт её в цепь, т. е. является активным элементом. Это происходит
за счёт входящего в его состав к.-л. источника, пополняющего запас энергии
цепи. О. с. может осуществляться лишь в некоторой области значений токов

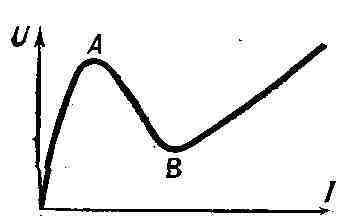

и напряжений, за пределами которой (дельтаU/дельтаI)>0. О. с. указывает
на наличие п а д а ю щего участка на вольт-амперной характеристике элемента
(на рис. - АВ).
Природа О. с. у различных активных элементов
разнообразна (см., напр., Туннельный диод, Ганна диод и др.). Если
абс. величина О. с. элемента меньше суммы положит. сопротивлений остальных
элементов цепи, то его роль сводится к частичной компенсации потерь в цепи.
Если же О. с. превышает эту сумму, то это означает, что состояние цепи
неустойчиво и возможен переход в др. состояние устойчивого равновесия или
возникновение колебаний (см. Генерирование электрических колебаний).
В. В. Мигулин.
