ОТСАДОЧНАЯ МАШИНА
аппарат для обогащения
полезных ископаемых отсадкой. По способу создания колебаний О. м.
делятся на поршневые, пневматические, диафрагмовые и с подвижным решетом.
О. м. с подвижным решетом были известны в средние века. Первая поршневая
О. м. применена в нач. 19 в. в рудном бассейне Гарц (Германия) для обогащения
свинцовых руд (т. н. гарцев-ская поршневая О. м.). В 1867 франц. инж. Марсо
была разработана и применена О. м. с механич. приводом поршня, а в 1892
Ф. Баумом в Германии изобретена беспоршневая пневматич. О. м. с возбуждением
пульсаций воды сжатым воздухом. Несколько позже для обогащения мелких классов
руд появились диафрагмовые О. м., создающие колебания среды эластично закреплённой
диафрагмой.
Схема работы О. м. состоит в следующем
(рис.). Исходный материал непрерывно перемещается по решету и под действием
пульсаций разделяется на слои различной плотности. Верхние, наиболее лёгкие
слои потоком воды удаляются из машины. Сконцентрированные в нижних слоях
тяжёлые частицы удаляются через разгрузочное устройство. В нек-рых О. м.
при обогащении мелкозернистых материалов частицы тяжёлых минералов удаляют
через отверстия решета, пропуская предварительно сквозь т. н. искусственную
постель, состоящую из однородных по крупности частиц специально подобранных
тяжёлых минералов (магнетит, полевой шпат и др.) или стальной дроби.

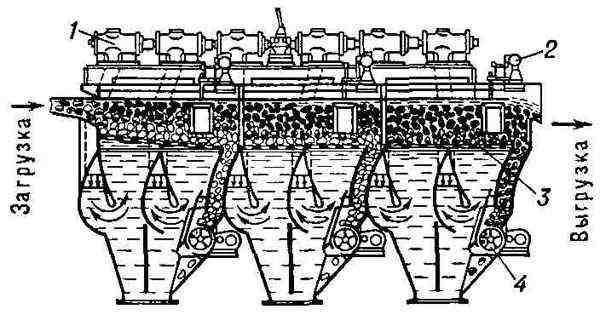

Схема пневматической отсадочной машины
для обогащения угля: 1 - пульсатор; 2 - авторегулятор; 3 - отсадочное решето;
4 - разгрузочное устройство.
Для обогащения углей созданы автоматизированные
О. м. производительностью от 100 до 1000 т/ч. В СССР для обогащения
угля выпускаются пневматич. О. м. с автоматич. регулировкой разгрузки тяжёлых
продуктов, производительностью до 600 т/ч; для обогащения руд выпускаются
диафрагмовые машины и пневматич. машины. Преимущественное применение находят
автоматизированные пневматич. О. м., обладающие большой производительностью,
гибкой системой управления режимом отсадки и высокой точностью разделения.
Лит. см. при ст. Отсадка. Н.А.
Самылин.
