ОТСТОЙНИКИ

ОТСТОЙНИКИ резервуары или бассейны
для выделения из жидкости взвешенных примесей осаждением их под действием
силы тяжести при пониженной скорости потока (см. Отстаивание).
О.
применяются для очистки воды в системах гидроузлов и ирригационных
сооружений, водоснабжения, канализации, а также для очистки масел,
бензина и т. п. в машинах и технологических установках.

О. гидросиловых и ирригационных систем
служат для предотвращения проникновения взвесей в турбины ГЭС и в оросит.
каналы. На ГЭС и насосных станциях О. предохраняют лопасти гидротурбин
и насосов от истирания их твёрдыми примесями (с размером частиц от 0,25
мм
и
более), к-рое может привести к понижению кпд турбин и насосов. В ирригац.
системах О. предохраняют каналы от заиления; в оросит. сеть с водой попадают
только мелкие частицы, к-рые могут служить удобрением. Такие О. различают:
по характеру работы - непрерывного или периодич. действия; по способу удаления
наносов- с гидравлич. промывом, с механич. очисткой и комбинированные;
по числу камер - однокамерные и многокамерные. Скорость течения воды в
камерах О. (в зависимости от характера и кол-ва наносов) - от 0,25 до 0,5
м/сек.

О. систем водоснабжения бывают горизонтальные,
вертикальные и радиальные- в зависимости от направления осн. потока воды
в них. Горизонтальные О. применяют для удаления взвеси: коагулированной-
на водопроводных очистных станциях производитель ностью 30-50 тыс. м³/сут
и
некоагулированной- на станциях любой производительности. Удаление осадка
из горизонтальных О. обычно осуществляется с помощью перфорированных коробов
или труб, укладываемых по дну О. Вертикальные О. служат для осаждения коагулированной
взвеси на очистных станциях производительностью до 3
тыс. м³/сут.
Радиальные
О. обычно применяют на крупных водоочистных станциях для предварит. осветления
очень мутных вод (мутность более 2 г/л), а также для очистки воды
в системах оборотного пром. водоснабжения; они оборудуются скребковыми
механизмами для непрерывного удаления выпавшей взвеси (рис.).

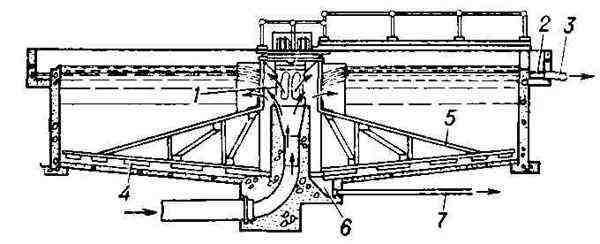

Радиальный отстойник: 1 - центральная
распределительная труба; 2 - круговой жёлоб; 3 - труба; 4 - скребки; 5
- движущаяся ферма; 6 - приямок; 7 - иловая труба.

О. очистных сооружений (канализационные).
По технологич. схеме и принципам работы канализац. О. близки к водопроводным
с нек-рым усложнением вспомогат. устройств, обусловленным большим кол-вом
осадка, выпадающего из сточной воды. Первичные О. служат для выделения
взвесей на этапе механич. очистки, вторичные - для отделения активного
ила при биологич. очистке. В качестве вторичных О. после аэротенков
обычно
используются радиальные О. с илососами. Длительность пребывания сточных
вод в О. 1,5-2 ч.

Лит.: Замарин Гидротехнические
сооружения, 5 изд., М., 1965; Федоров Н. Ф., Шифрин С. М., Канализация,
М., 1968; Клячко В. А., Апельцин И. Э., Очистка природных вод, М., 1971.

3. А. Орловский.
