ОТСЧЁТНОЕ УСТРОЙСТВО
измерительного
прибора (аналогового или цифрового), часть прибора, предназначенная для
отсчитывания его показаний. О. у. аналогового прибора обычно состоит из
шкалы
и
указателя, причём подвижным может быть либо указатель, либо шкала. По типу
указателя О. у. подразделяются на стрелочные и световые. В стрелочных О.
у. стрелка своим концом перемещается относительно отметок шкалы. Конец
стрелки может быть копьевидным или выполненным в виде ножа или натянутой
нити (рис. 1). В последних двух случаях шкалы снабжаются зеркалом для устранения
погрешности отсчёта, вызванной параллаксом.
В световых О. у. роль
стрелки выполняет световой луч, отражённый от зеркальца, скреплённого с
подвижной частью прибора (рис. 2). От положения последней зависит положение
светового изображения на шкале, по к-рому отсчитывают показания. Световое
О. у. позволяет устранить погрешность от параллакса и повысить чувствительность
прибора за счёт увеличения длины указателя и удвоения угла его поворота.

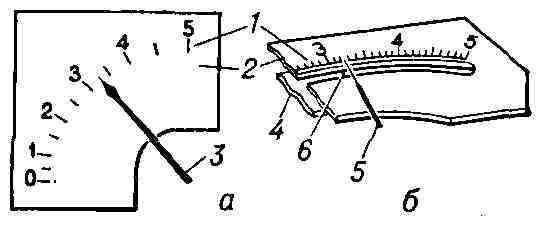

Рис. 1. Примеры стрелочных отсчётных
устройств (а - щитовой прибор; б - переносный прибор): 1 - шкала; 2 - основание
шкалы (пластина); 3 - копьевидная стрелка; 4 - зеркало; 5 - ноже-видная
стрелка; 6 - изображение стрелки в зеркале, которое при отсчёте показаний
должно быть совмещено со стрелкой.

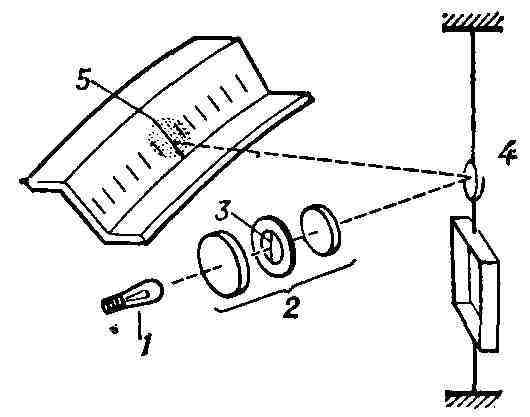

Рис. 2. Световое отсчётное устройство:
1 - источник света; 2 - оптическое устройство, содержащее нить или "копьё"
3;, 4 - зеркало, укреплённое на подвижной части измерительного механизма;
5 - шкала с проектируемым на неё изображением нити.
О. у. цифрового прибора позволяет получить
показание непосредственно в цифровой форме. Для создания изображений цифр
применяются цифровые индикаторы различной конструкции (рис. 3). Механические
индикаторы представляют собой неск. роликов или дисков с цифрами по окружности
и ряд окошечек, в к-рых появляются цифры отд. роликов (дисков) (рис. 3
б).
Такими
О. у. снабжены, напр., счётчики электроэнергии. Электромеханические индикаторы
содержат подвижные части с изображениями цифр, перемещаемые электромеханич.
приводными устройствами. В электрических индикаторах применяются лампы
накаливания, люминесцентные или газоразрядные элементы и электроннолучевые
трубки, образующие изображения цифр (рис. 3, в, г, а). К. П. Широков.

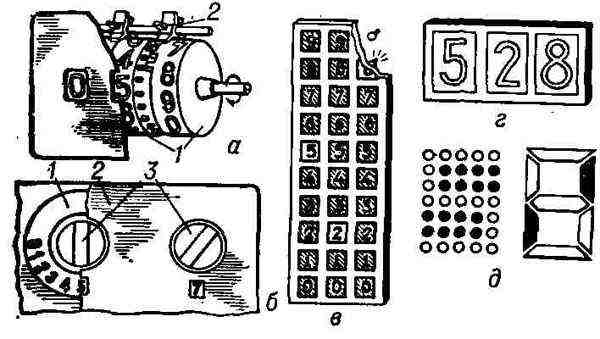

Рис. 3. Примеры отсчётных устройств
цифровых приборов: а - механическое устройство, состоящее из нескольких
роликов 1, связь между которыми осуществляется через трибки 2 (так называемый
механический счётчик оборотов); б - механическое отсчётное устройство приборов
сравнения (мостов, компенсаторов) с ручным уравновешиванием: 1 - лимб с
цифрами и рукояткой 3, 2 - крышка с окнами, в которых появляются цифры;
в - цифровое отсчётное устройство с рассредоточенными цифровыми индикаторами;
г - устройство с сосредоточенными индикаторами (цифры всех разрядов расположены
в один ряд); д - набор элементов (светящихся точек или полос), создающих
изображение цифр.
