ОФСЕТНАЯ ПЕЧАТЬ
(англ. offset),
способ печатания, при к-ром краска с печатной формы передаётся под давлением
на промежуточную эластичную поверхность резинового полотна, а с неё на
бумагу или др. печатный материал. Принцип О. п. предложен в 1905 в США,
когда была создана первая офсетная печатная машина. Обычно назв. "О. п."
объединяет процессы печатания с форм плоской печати, к-рые основаны
на избирательном смачивании печатающих элементов краской, а пробельных
- водным раствором, что достигается благодаря различным молекулярно-поверхностным
свойствам отд. участков формы. В процессе печатания форму попеременно смачивают
водным раствором и закатывают краской, после чего вводят под давлением
в контакт с поверхностью резиновой пластины, а последнюю - в контакт с
бумагой и получают отпечаток. Таким образом происходит двукратная передача
изображения и бумага не входит в непосредственный контакт с печатной формой,
что позволяет резко сократить давление, необходимое при печатании, а следовательно,
и износ формы, увеличить скорость печатания и улучшить качество воспроизведения.
Технология О. п. основана на применении
фотомеханич. методов и электронной техники в формных процессах, а также
использовании средств механизации и автоматизации при изготовлении форм
и печатании. Офсетные печатные формы изготавливаются на алюминиевых или
цинковых пластинах толщиной 0,35-0,8 мм, поверхность к-рых подвергают
механич. обработке (зернению) для получения равномерно матовой поверхности.
Печатающие и пробельные элементы на поверхности пластин образуются путём
создания различных по молекулярно-поверхностным свойствам плёнок, устойчиво
воспринимающих влагу или краску. Это т. н. монометаллич. формы. Алюминиевые
пластины для увеличения адсорбционной способности и повышения износостойкости
поверхности подвергают комплексной электрохимич. подготовке на автоматизиров.
гальванолиниях. Применяются также способы изготовления форм на полиметаллич.
пластинах, основанные на использовании двух металлов с разными молекулярно-поверхностными
свойствами: меди для создания устойчивых печатающих элементов и никеля
(или хрома, нержавеющей стали) - для пробельных. Высокие гидрофильность
и износостойкость пробельных элементов позволяют применять полиметаллич.
формы при печатании изданий большими тиражами на высокоскоростных печатных
машинах. Полиметаллич. пластины обычно изготавливают на алюминиевой или
стальной основе и гальванич. путём наносят на всю поверхность пластины
плёнки меди толщиной до 10 мкм и никеля или хрома толщиной 1-3 мкм.
Печатающие элементы на монометаллич. или
полиметаллич. пластинах создаются фотохимич. способом путём копирования
изображения через негатив или диапозитив на светочувствит. копировальный
слой. Такие слои изготавливают из высокомолекулярных соединений (альбумин,
камедь сибирская лиственница, поливиниловый спирт и др.) и хромовых солей,
или
диазосоединений, с введением плёнкообразующих веществ или фотополимеров.
Продукты фотохимич. реакции хромовых солей обладают дубящим действием.
При копировании на освещённых участках слой дубится и теряет способность
растворяться в воде. С неосвещённых участков, защищённых непрозрачными
элементами негатива или диапозитива, слой удаляется при проявлении, и на
пластине создаётся изображение - печатающие элементы. Более широко используются
копировальные слои на диазосоединениях, в к-рых под действием света происходит
фотохимич. распад в освещённых местах и слой удаляется с этих участков
пластины при проявлении. В копировальных слоях из фотополимеров под действием
света на освещённых участках происходит полимеризация слоя и потеря растворимости
в воде. С неосвещённых участков слой удаляется при проявлении. Копировальный
слой на диазосоединениях и фотополимеры, нанесённые тонким слоем на металлич.
пластины (моно- или полиметаллич.), длительное время (более года) не изменяют
свойств, что позволяет производить подготовку металлов и предварительное
очувствление пластин на специализиров. предприятиях.
При изготовлении форм на предварительно
очувствлённых пластинах печатающие элементы на монометалле создаются на
копировальном слое, защищённом при копировании непрозрачными участками
диапозитива и оставшимися после проявления копии (рис. 1). На полиметаллич.
пластинах копировальный слой после проявления удаляется с печатающих элементов
и остаётся как временная защита на пробельных участках. Затем производят
химич. или электрохимич. травление верхнего металла (никеля или хрома)
до слоя меди, после чего удаляют защитный слой с пробельных элементов.
В этом случае печатающие элементы создаются на поверхности-меди, а пробельные
- на никеле или хроме (рис. 2). При всех способах изготовления форм после
создания печатающих элементов производят обработку пробельных элементов
гидрофилизующим раствором для придания им устойчивых гидрофильных свойств.

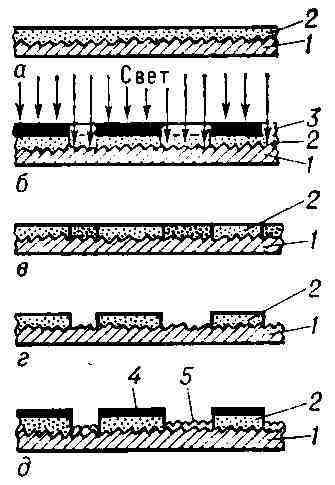

Рис. 1. Схема процесса изготовления
монометаллической печатной формы на зернёном алюминии: а - предварительно
очувствлённая пластина; б - копирование диапозитива; в - копия до проявления
(диазослой под действием света разрушен на пробельных элементах); г - копия
после проявления; д - готовая форма; 1 - зернёная алюминиевая пластина;
2 - копировальный слой на диазосоединениях; 3 - диапозитив; 4 - печатная
краска на печатающих элементах; 5 - водная плёнка на пробельных элементах.

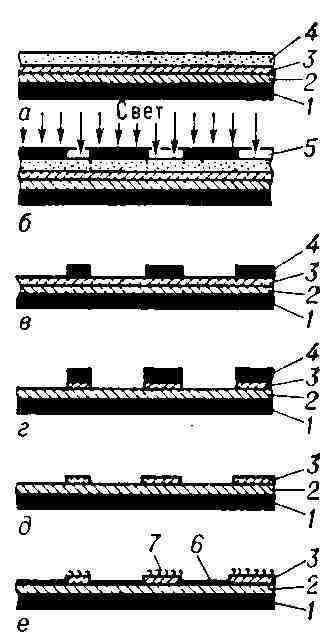

Рис. 2. Схема процесса изготовления
полиметаллической печатной формы: а- предварительно очувствлённые полиметаллические
пластины; б - копирование через диапозитив; в - проявленная копия (копировальный
слой на пробельных элементах задублен под действием света и удалён с печатающих
элементов); г - после удаления слоя хроме с печатающих элементов путём
травления; д - после удаления задубленного копировального слоя; е - печатная
форма; 1 - пластина углеродистой стали (основа); 2 - медь; 3 - хром; 4
- копировальный слой; 5 -диапозитив; 6 - печатная краска на печатающих
элементах; 7 - водная плёнка на пробельных элементах.
Отдельные операции процесса изготовления
монометаллич. форм (проявление, промывка, сушка) проводятся на механизиров.
установках, процессы обработки копии и изготовление полиметаллич. форм
- на механизиров. линиях.
О. п. осуществляется на офсетных машинах
(см. Печатная машина). За каждый рабочий цикл машины происходит
увлажнение печатной формы, накатывание краски на печатающие элементы, подача
бумаги, собственно печатание и вывод готового оттиска на приёмный стол.
О. п. получила широкое применение благодаря
механизации формных процессов, высокой производительности печатных машин,
возможности воспроизведения всех типов изданий.
Лит.: Синяков Н.И., Технология изготовления
фотомеханических печатных форм, М., 1966; Никанчикова, Попова А. Л., Технология
офсетной печати, М., 1966; 3ахаров А.Г., Фуфаевский Д. А., Офсетные машины
и работа на них, М., 1972. А. Л. Попова.
А Б В Г Д Е Ё Ж З И Й К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Ъ Ы Ь Э Ю Я
