ПАКЕТОФОРМИРУЮЩАЯ МАШИНА
предназначена
для компоновки пакетов из штучных грузов. П. м. обычно входят в состав
автоматизированных линий, являясь конечным звеном технологич. и начальным
звеном трансп. процесса. Различают П. м.: автоматич. и полуавтоматич.;
для тарно-упаковочных грузов (в жёсткой, полужёсткой или мягкой таре) или
бестарных грузов (слитки металлов, листовой и профильный прокат, пиломатериалы
и др.); для штучных грузов определ. типоразмера или для грузов определ.
группы типоразмеров (с ручной настройкой или с программным управлением);
для формирования пакета на вспомогат. средствах (поддонах, прокладках и
др.), только для формирования пакета и для формирования и расформирования
и др. Конструктивное исполнение П. м. отличается большим разнообразием
и зависит от особенностей технологич. процесса, свойств и габаритов грузов
и т. п. Пакет представляет собой стопку штучных грузов, собранных в последовательности
по схеме укладки, определяющей их относительное положение. Дальнейшее развитие
конструкций П. м. происходит на основе унификации параметров тары и собственно
грузов, перевозимых без неё, на основе разработки типовых структурных схем
пакетов, определяющих выбор оптимальных технологич. процессов машинного
пакетирования, что является предпосылкой для создания унифицированных и
универсальных П. м.

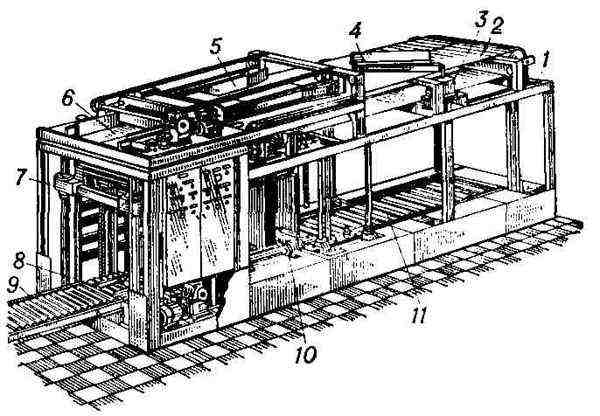

Пакетоформирующая машина с горизонтальным
(послойным) формированием пакетов (на поддонах размером до 100X100 см)
из штучных грузов, имеющих форму параллелепипеда: 1 - рама 2 - формирующий
конвейер; 3 - рас пределитель; 4 - груз; 5 - накопитель 6 - укладчик слоев;
7 - подъёмно-опуск ное устройство; 8 - выдающий конвейер 9 - отводной конвейер;
10 - отсекатель поддонов; 11 - магазин поддонов.
Первые образцы П. м. в СССР и за рубежом
появились в 40-х гг. 20 в. П. м. применяются для формирования пакетов из
листов (листоукладчики), из сыпучих продуктов в мешочной таре, для штучных
грузов в металлургической, полиграфич., деревообр. и др. отраслях пром-сти.
Такие машины могут выполняться с горизонтальным, вертикальным или комбинированным
формированием. В П. м. с горизонтальным формированием (рис.) грузы с ленточного
конвейера, ориентируемые распределителем согласно схеме работы, направляются
в накопитель, образуя слой, к-рый сдвигается кареткой двухцепного конвейера
на створки укладчика, откуда при раздвижении створок опускается на поддон.
Затем укладчик подготавливается к приёму очередного слоя. После укладки
последнего слоя пакет поступает на выдающий конвейер, а с него - на отводной
конвейер. Наличие распределителя позволяет при соответствующей настройке
системы управления пакетировать последовательно штучные грузы различных
типоразмеров по разным схемам.
Производительность отечеств. и зарубежных
П. м. достигает 2000 шт. изделий в пакетах за 1 ч.
Лит.: Ридэль А. Э., Ридель Э. И.,
Пакетоформирующие и пакеторазборные машины-автоматы, М., 1969. А. Э.
Ридэль.
