ПАНТОГРАФ
(от греч. pan, род. падеж
pantos - всё и ...граф), прибор, служащий для перечерчивания планов,
карт и т. п. в другом, обычно более мелком масштабе. П. изготовляют различных

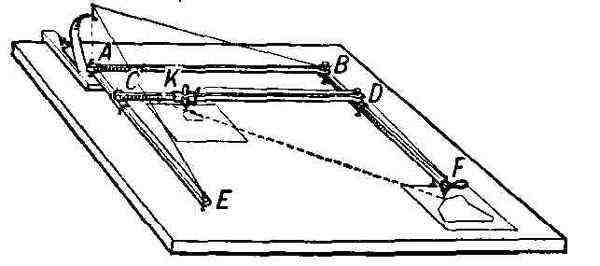

размеров и разных конструкций (подвесные, на колесиках и др.). На рис.
изображён т. н. подвесной П., вес линеек к-рого частично компенсируется
натяжением оттяжек. Подвесной П. обладает по сравнению с др. конструкциями
более мягким, плавным движением и даёт более высокую точность копий. П.
состоит из четырёх попарно параллельных линеек, соединённых между собой
шарнирами в точках А, В, С, D и образующих параллелограмм ABCD.
Точка
А
(полюс)
неподвижна, в точке F помещён шпиль, к-рым обводится оригинал, в
точке К - карандаш, вычерчивающий уменьшенную копию. Отношение масштабов
оригинала и копии может быть изменено перемещением линейки CD вдоль
линеек АЕ и BF; одновременно должен быть перемещён и карандаш
К
так,
чтобы точки А, К и F
находились на одной прямой, чем достигается
подобие фигур копии и оригинала.
