ПАРАБОЛОГРАФ
прибор для вычерчивания
плоских кривых второго порядка (парабол). Действие П. основано на
определении (построении) точек параболы в прямоугольной системе координат.
На рис. схематично показаны устройство и принцип действия одного из простейших
П. Прибор состоит из двух жёстко соединённых под прямым углом линеек, имеющих
общую ось вращения в точке О, планки, соединённой с линейками, и направляющей.
Конструкция П. обеспечивает свободное перемещение планки по направляющей
параллельно оси у. Линейки соединены с планкой перемещающимися на
ползунах шарнирами А и В. Для вычерчивания параболы ползун на планке 4
фиксируется,
напр., в точке А; при этом шарнир и ползун на линейке
1 остаются
свободными. При перемещении планки в положения II, III, IV и т. д. шарнир
В
с
укреплённым в нём пишущим стержнем смещается по линейке 2 и планке, вычерчивая
параболу. П. применяют в качестве чертёжного инструмента; он упрощает процесс
построения параболич. кривых без применения
лекал.

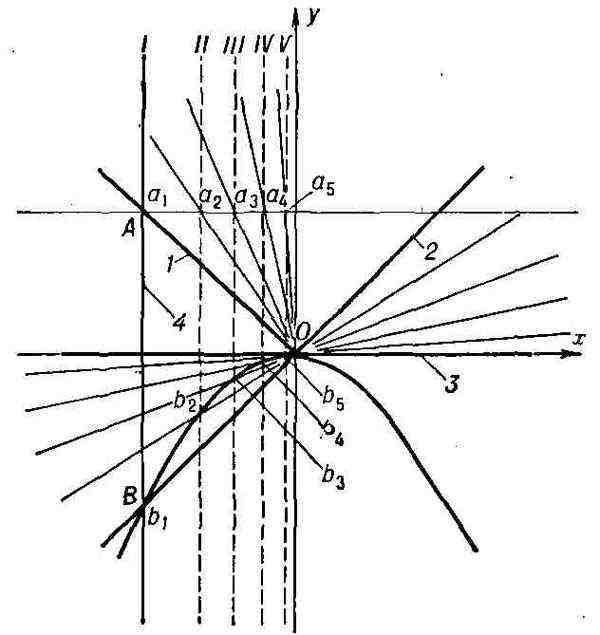

Схема устройства параболографа: О -ось
вращения; А, В - узлы соединения линеек 1 и 2 с планкой 4; 3 - направляющая;
х, у - оси координат двухмерного пространства (плоскости).
Д. Н. Осипов.
