ПАРАМЕТРИЧЕСКИЙ УСИЛИТЕЛЬ

ПАРАМЕТРИЧЕСКИЙ УСИЛИТЕЛЬ

радиоэлектронное устройство, в к-ром усиление
сигнала по мощности осуществляется за счёт энергии внешнего источника (т.
н. генератора накачки), периодически изменяющего ёмкость или индуктивность
нелинейного реактивного элемента электрич. цепи усилителя. П. у. применяют
гл. обр. в радиоастрономии, дальней космич. и спутниковой связи
и радиолокации как малошумящий усилитель слабых сигналов, поступающих
на вход радиоприёмного устройства, преим. в диапазоне СВЧ. Чаще всего в
П. у. в качестве реактивного элемента используют параметрический полупроводниковый
диод (ППД). Кроме того, в диапазоне СВЧ применяют П. у., работающие
на электроннолучевых лампах, а в области низких (звуковых) частот - П.
у. с ферромагнитным (ферритовым) элементом.

Наибольшее распространение получили двухчастотные
(или двухконтурные)П. у.: в сантиметровом диапазоне - регенеративные "отражательные
усилители с сохранением частоты" (рис., а), на дециметровых волнах
- усилители - преобразователи частоты (рис., 6) (см. Параметрическое
возбуждение и усиление электрических колебаний). В качестве приёмного
колебательного контура и колебательного контура, настраиваемого на вспомогат.,
или "холостую", частоту (равную чаще всего разности или сумме частот сигнала
и генератора накачки), в П. у. обычно используют объёмные резонаторы,
внутри
к-рых располагают ППД. В генераторах накачки применяют лавинно-пролётный
полупроводниковый диод, Тонна диод, варакторный
умножитель частоты
и
реже отражательный клистрон. Частота накачки и "холостая" частота
выбираются в большинстве случаев близкими к критич. частоте f
ППД (т. е. к частоте, на к-рой П. у. перестаёт усиливать); при этом частота
сигнала должна быть значительно меньшей fДля получения
минимальных шумовых температур
(10-20 К и менее) применяют П. у.,
охлаждаемые до темп-р жидкого азота (77 К), жидкого гелия (4,2 К) или промежуточных
(обычно 15-20 К); у неохлаждаемых П. у. шумовая темп-ра 50-100 К и более.
Максимально достижимые козфф. усиления и полоса пропускания П. у. определяются
в основном параметрами реактивного элемента. Реализованы П. у. с коэфф.
усиления мощности принимаемого сигнала, равными 10-30 дб, и полосами
пропускания, составляющими 10-20% несущей частоты, сигнала.

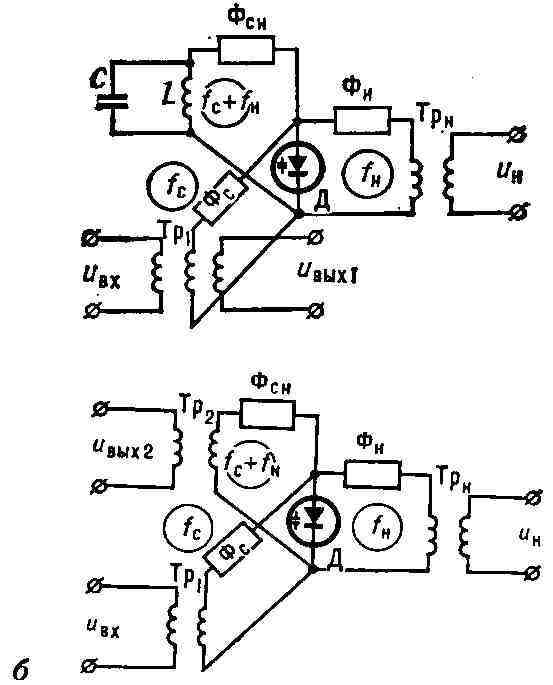

Эквивалентные схемы параметрических
усилителей: а - регенеративного; б - "с преобразованием частоты вверх";
u- напряжение "накачки"; uff- выходной трансформатор; ТД - параметрический полупроводниковый диод; L - катушка индуктивности колебательного
контура, на. строенного на частоту (fФсопротивление соответственно при частотах ff

Лит.: Эткин В. С., Гершензон, Параметрические
системы СВЧ на полупроводниковых диодах, М., 1964; Лопухин В. М., Рошаль
А. С., Электроннолучевые параметрические усилители, М.. 1968; СВЧ -полупроводниковые
приборы и их применение, пер. с англ., М., 1972; Копы лова К. Ф., Терпугов
Н. В., Параметрические емкостные усилители низких частот, М., 1973; Pеnfield
P., Rafuse R., Varactor applications, Camb. (Mass.), 1962. В. С. Эткин.
