ПАРОГАЗОТУРБИННАЯ УСТАНОВКА

ПАРОГАЗОТУРБИННАЯ УСТАНОВКА турбинная
теплосиловая установка, рассчитанная на совместное использование в тепловом
цикле 2 рабочих тел - водяного пара и газообразных продуктов сгорания топлива.
Возможны раздельные тепловые схемы П. у. с использованием пара и газа в
контурах с отдельными паровыми и газовыми турбинами и контактные схемы,
в к-рых газ и пар смешиваются в общий поток, поступающий в турбину.

Впервые практич. применение П. у. получили
в 1932 в высоконапорных парогенераторах "Велокс" фирмы "Броун, Бовери унд
компани" (Швейцария). В этой П.у. газовая турбина работала на отходящих
газах парогенератора и приводила в действие дутьевой турбокомпрессор, осуществляющий
наддув топки до 200- 300 кн/м² (до 2-3 кгс/см²),
что
позволило существенно интенсифицировать теплообмен. Парогенераторы типа
"Велокс" получили распространение и в СССР, но строились только относительно
небольшой мощности. Для крупных электростанций в СССР созданы высоконапорные
парогенераторы большой производительности, пар от к-рых направляется в
паровую турбину, а продукты сгорания - в газовую турбину, служащую для
привода воздушного компрессора и электрич. генератора (рис.). На Невинномысской
ГРЭС в 1972 установлен блок мощностью 200 Мвт,
где впервые применена
комбинированная схема из высоконапорного парогенератора ВПГ-450-140, работающего
с давлением в топке 650 кн/м² (6,5 кгс/см²), газотурбинной
установки мощностью 43 Мвт и паротурбинной установки мощностью 160
Мвт.
Совместное
использование парового и газового цикла снижает удельный расход тепла на
4-7% по сравнению с паротурбинной установкой аналогичной мощности и параметров
при одновременном уменьшении на 10-12% капиталовложений.

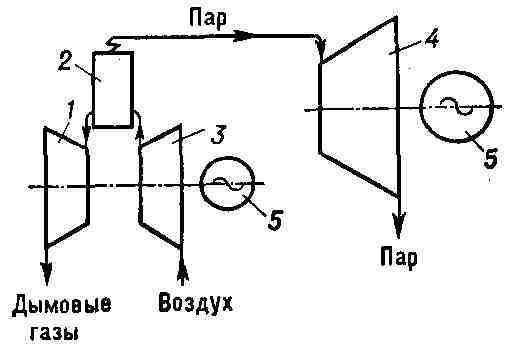

Схема парогазотурбинной установки с
высоконапорным парогенератором: 1 - газовая турбина; 2 - высоконапорный
парогенератор; 3 - компрессор; 4 - паровая турбина; 5 - электрический генератор.

За рубежом (напр., в США, ФРГ) получили
распространение тепловые схемы П. у., в к-рых горячие отходящие газы газотурбинной
установки поступают непосредственно в топку парового котла, повышая темп-ру
в ней, или же направляются для подогрева питат. воды в теплообменники -
экономайзеры.

Лит.: Зысин В. А., Комбинированные
парогазовые установки и циклы, М.-Л., 1962. С. М. Лосев.
