ПАРОПЕРЕГРЕВАТЕЛЬ

ПАРОПЕРЕГРЕВАТЕЛЬ элемент котлоагрегата
для
перегрева пара, т. е. для повышения его темп-ры сверх темп-ры насыщения.
Состоит из укреплённых параллельно стальных труб с внутр. диаметром 20-60
мм,
присоединённых
непосредственно к барабану котла или к входному, выходному, а иногда к
промежуточному коллектору (камере). По направлению движения пара относительно
дымовых газов различают П. с параллельным током, противотоком и смешанным
током. В зависимости от места расположения П. в котле и, следовательно,
от вида теплообмена, осуществляющегося в нём, различают радиационные, ширмовые
(полурадиационные) и конвективные П. Радиационные П. размещают на потолке
топочной камеры или же на стенках её, часто между трубами экранов. Эти
П., как и испарит. экраны, воспринимают тепло, излучаемое факелом сжигаемого
топлива. Ширмовые П., выполненные в виде отд. плоских ширм из параллельно
включённых труб, укрепляются на выходе из топки перед конвективной частью
котла. Теплообмен в ширмовых П. осуществляется как излучением, так и конвекцией.
Конвективные П. располагают в газоходе котлоагрегата обычно за ширмами
или за топкой; они представляют собой многорядные пакеты из змеевиков.
П., состоящие только из конвективных ступеней, обычно устанавливают в котлоагрегатах
среднего и низкого давления при темп-ре перегретого пара не выше 440-510
°С. В котлоагрегатах высокого давления со значит. перегревом пара применяют
комбинированные П., включающие конвективную, ширмовую, а иногда и радиационную
части (рис.). Котлоагрегаты тепловых электростанций обязательно снабжают
П., т. к. повышение темп-ры пара повышает термич. кпд паросиловой установки.
При давлении пара в 14 Мн/м² (140 кгс/см²)
и
выше обычно, кроме основных (первичных) П., устанавливают вторичные (промежуточные),
в к-рых перегревается пар, частично отработавший в турбине.

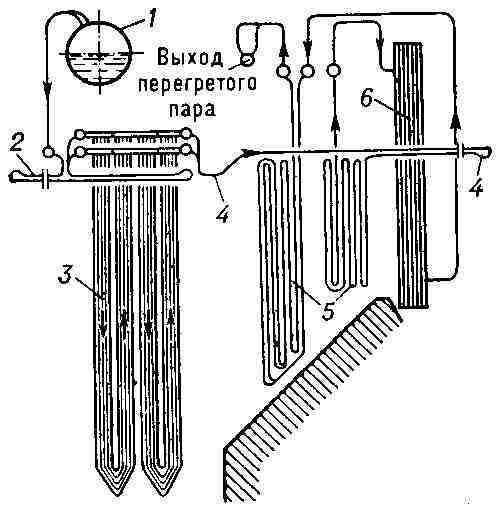

Схема комбинированного пароперегревателя:
1 - барабан; 2 - радиационная часть перегревателя; 3 - полурадиационная
часть пароперегревателя; 4 - потолочные трубы; 5 - конвективная часть перегревателя;
6 - пароохладитель.

Г. Е. Холодовский.
