ПАТРОН ЗАЖИМНОЙ
приспособление
для установки и закрепления на металлорежущих или деревообрабатываю-
щих станках заготовок или режущего инструмента.
Различают механич., пневматич., электромагнитные, гидропластовые и др.
патроны. Наиболее распространён механич. самоцентрирующий токарный трёхкулачковый
П. з., предназначенный для закрепления заготовок правильной формы (гл.
обр. тел вращения) и центрирования их по оси шпинделя станка; крепление
самоцентрирующими П. з. осуществляется кулачками, одновременно перемещаемыми
в радиальном направлении при вращении диска со спиральной канавкой (рис.).
Четырёхкулачковый токарный П. з. служит для зажима заготовок сложной формы;
его кулачки имеют независимое друг от друга радиальное перемещение. Для
закрепления цилиндрич. заготовок малого диаметра при работе на револьверных
станках и полуавтоматах применяются быстродействующие цанговые патроны
с пружинящей зажимной втулкой
(цангой).
Пневматич. и гидропластовые
П. з. позволяют быстро зажимать заготовку и освобождать обработанную деталь.
Электромагнитные П. з. применяются гл. обр. для крепления тонких деталей,
к-рые могли бы деформироваться при зажиме в П. з. др. типов.

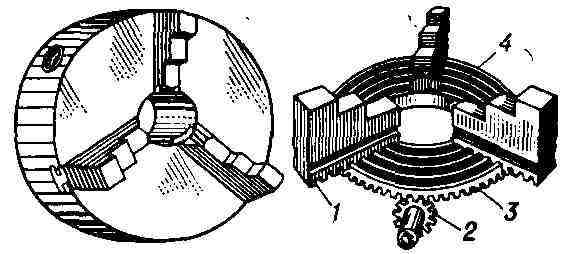

Трёхкулачковый самоцентрирующий патрон:
1 - кулачок; 2 - коническая шестерня; 3 - зубчатое колесо; 4 - спиральная
канавка.
Н. А. Щемелев.
