ПЕРИСКОПИЧЕСКАЯ АНТЕННА
сложная
зеркальная антенна, состоящая из двух отд. антенн: излучающей, располагаемой
у основания мачты или башни, и переизлучающей, устанавливаемой у её вершины.
Применяется преим. в линиях радиорелейной связи в качестве передающей
(или приёмной) антенны. Излучающая антенна состоит из рупорного излучателя
и зеркала параболич. или эллиптич. формы; рупор связан коротким
фидером
с
передающей аппаратурой (рис.). Переизлучающая антенна, имеющая форму плоского
зеркала, ориентирована так, что энергия излучающей антенны направляется
ею в сторону корреспондента. Осн. достоинство П. а.- возможность размещения
излучающей антенны у основания мачты.

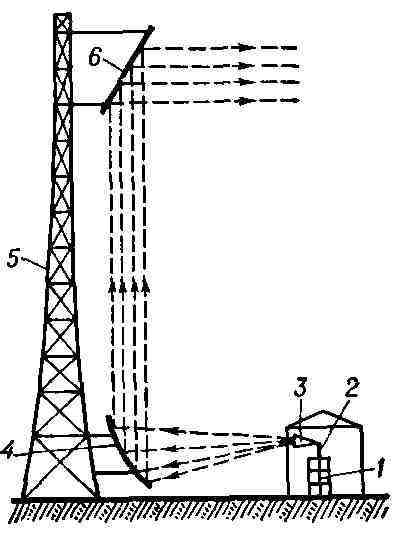

Перископическая антенна с вынесенным
зеркалом излучающей антенны: 1- радиопередающая аппаратура; 2 - фидер;
3 - рупорный излучатель; 4 - зеркало излучающей антенны; 5 - мачта; 6 -
переизлучающая антенна. Стрелками показаны направления излучения.
