ПЕРМЕАМЕТР
[букв.- измеритель проницаемости,
от англ. permeability - проницаемость (от лат. permeo - проникаю) и ...метр],
устройство
для измерения магнитных характеристик (обычно кривой намагничивания
и
петли гистерезиса) ферромагнитных образцов разомкнутой формы (прямых
стержней, лент, трубок и т. п.). П. состоит из рамы - "ярма", изготовленного
из магнитно-мягкого материала и снабжённого, как правило, подвижными
частями или полюсными наконечниками. Ими зажимают испытуемый образец так,
чтобы он совместно с ярмом образовал замкнутую магнитную цепь (в замкнутой
цепи проще определить магнитные характеристики образца). На ярме имеется
место для помещения намагничивающих катушек и устройств для измерения индукции
В
и
напряжённости n магнитного поля в образце. Устройство одного из
типов П., работающих на основе баллистич. метода измерений (см.
Магнитные
измерения), схематически показано на рис. Индукцию В
в образце
определяют при помощи измерительной обмотки, включённой в цепь баллистической
установки; напряжённость n измеряют магнитным по-тенциалометром,
включённым
в ту же установку. Напряжённость поля может измеряться и др. способами,
напр. преобразователями (датчиками) Холла,
фер-розондами,
магнитными
мостами и т. п. Индукцию также можно определять датчиками Холла (в торце
образца), электро-динамич. методом и т. д. Магнитную проницаемость n
материала образца находят из отношения n = В/Н.

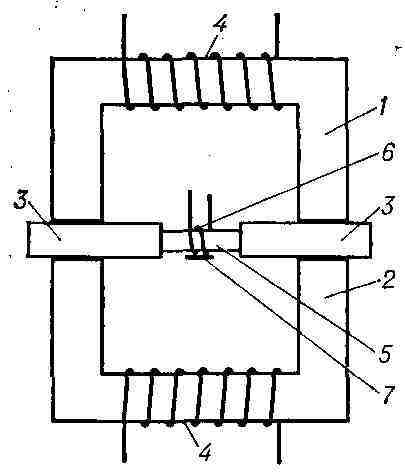

Схема устройства пермеаметра: 1 и 2
- две половины ярма; 3 - подвижные полюсные наконечники; 4- намагничивающие
катушки; 5 - образец; 6 - обмотка на образце для измерения индукции; 7
- магнитный потенциалометр для измерения напряжённости намагничивающего
поля.
Лит.: Кифер И. И., Испытания ферромагнитных
материалов, 3 изд., М., 1969; Чечерников В. И., Магнитные измерения, 2
изд., М., 1969; Бозорт Р., Ферромагнетизм, пер. с англ., М., 1956.
И. И. Кифер.
