ПЕРСПЕКТОГРАФ
(от перспектива
и
греч. grapho - пишу), прибор для вычерчивания перспективных проекций деталей
машин, сооружений, интерьеров и т. п. Распространён П., состоящий из линейки,
укреплённой на выдвижных стойках с делениями для установки (определения)
угла перспективы, и линейки-основания (рис.). П. закрепляют на чертёжной
доске иглодержателями. Установление угла перспективы (нахождение точек
схода - фокусов) производится перемещением одной из выдвижных стоек. П.
обеспечивает определение направлений линий строящейся перспективы к правой
и левой точкам схода.

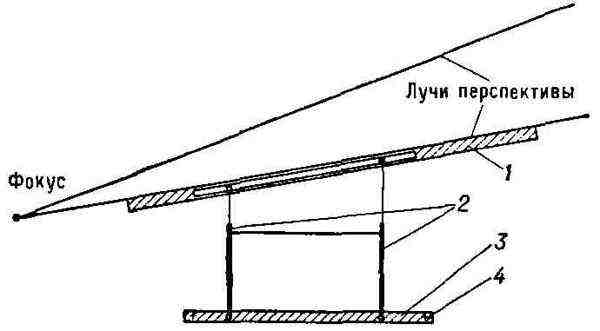

Перспектограф: 1 - линейка; 2 - выдвижные
стойки; 3 - линейка-основание; 4 -- иглодержатели.
