ПОЛИЭФИРНЫЕ СМОЛЫ

ПОЛИЭФИРНЫЕ СМОЛЫ ненасыщенные
олшомеры
(олигоэфиры),
напр, полималеинаты и олигоэфиракрилаты. Смеси указанных олигоэфиров и
растворы их в способных сополимеризоваться мономерах (стирол, метилметакрилат,
диаллилфталат и др.) обычно также наз. полиэфирными смолами.

Олигоэфиры получают поликонденсацией
в

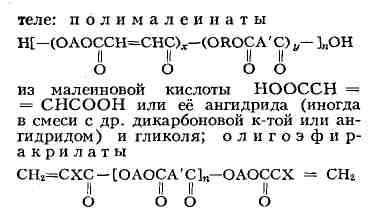

расплаве или инертном раствори-

из ненасыщенной монокарбоновой к-ты [обычно
акриловой СНгликоля и дикарбоновой к-ты. В приведённых выше формулах А и А'-двухвалентные
остатки, входящие в состав молекул гликоля и дикарбоновой кислоты соответственно;
X = -Н, -СНх = 1-5; у = 0-5; п =
1-20. В качестве гликолей чаще всего используют этилен-, диэтилен-,
триэтилен- и 1,2-пропиленгликоли; иногда (гл. обр. при получении олигоэфиракрилатов)
гликоли частично или полностью заменяют глицерином, пентаэритритом или
ксилитом.
В
качестве дикарбоновых к-т применяют адипиновую кислоту,
себациновую,
фталевую, изофталевую, терефталевую (см. фталевые кислоты),
тетрахлорфталевую
и др.

Ненасыщенные олигоэфиры - вязкие жидкости
или твёрдые вещества с темп-рой размягчения 30-150 °С, мол. массой 300-3000,
плотностью 1.1-1,5 г/см³ (20 °С).

Растворы олигоэфиров - обычно жидкости
с вязкостью 75-7000 мн-сек/м², или спэ, способные
при отверждении превращаться в твёрдые трёхмерные полимеры. Отверждённые
П. с. отличаются высокой прочностью, хорошей адгезией к стекловолокну,
бумаге и металлам, стойкостью к действию воды, минеральных и органич. к-т,
бензина, масел и окислителей, а также хорошими электроизо-ляц. свойствами.

Большую часть П. с. применяют в качестве
связующих для стеклопластиков. Кроме того, их широко используют
для приготовления лакокрасочных материалов (см. Полиэфирные лаки), как
компаунды
полимерные для заливки деталей радио- и электротехнич. оборудования,
для пропитки пористых металлич. отливок с целью их герметизации, а также
для получения галантерейных изделий и др. П. с. применяют и как основу
композиций для наливных полов, замазок и клеёв (см. Полиэфирные клеи)
для
склеивания стеклопластиков между собой, а также с асбоцементными и древесноволокнистыми
плитами, сотопластами и др. материалами. П. с. выпускаются в СССР (ПН-1,
ПН-3, ПН-8 и др.), США (атлак, селектрон, хетрон), Великобритании (кристик,
селло-бонд), Франции (родэстер, стерпон), ФРГ (легуваль, палаталь). В 1973
мировое произ-во П. с. составило ок. 1,3 млн. т.

Лит.: Справочник по пластическим
массам, под ред. М. И. Гарбара [и др.], т. 2, М., 1969, с. 7. См. также
лит. при ст. Полимеры. Л. Н. Седов.

А Б В Г Д Е Ё Ж З И Й К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Ъ Ы Ь Э Ю Я
