ПОСТОЯННОГО ТОКА УСИЛИТЕЛЬ
транзисторный
или ламповый усилитель сколь угодно медленно меняющихся электрич. сигналов.
П. т. у. обычно используют в приборах измерит, техники и автоматики (в
сочетании с разного рода датчиками, напр, фотоэлементом, термопарой
и
др.), при измерении малых токов и зарядов (так называемый элект-рометрич.
П. т. у.), а также в электронных аналоговых вычислит, машинах - в качестве
операционных усилителей (см. Решающий усилитель). При проектировании
и эксплуатации П. т. у. особое внимание уделяют уменьшению медленных изменений
(дрейфа) выходного напряжения или тока в отсутствие входного сигнала, к-рые
обусловлены рядом неконтролируемых факторов: старением элементов усилителя,
колебаниями темп-ры окружающей среды и напряжения электропитания и др.
Различают П. т. у. прямого усиления и с
преобразованием по частоте. Особенность П. т. у. прямого усиления (рис.
1,2) - отсутствие в цепях связи между усилит, каскадами реактивных элементов
(конденсаторов, трансформаторов). В таких П. т. у., исторически более ранних,
проблема дрейфа решается непосредств. уменьшением его в каждом из каскадов
усилителя и прежде всего -во входном. С этой целью используют дифференциальные
каскады (рис. 2), в к-рых минимизация разностного дрейфа на выходе достигается
тщательным симметрированием обоих плеч. В П. т. у. с преобразованием по
частоте (рис. 3) проблема дрейфа решается путём преобразования (модуляции)
входного, медленно меняющегося сигнала с помощью вспомогат. колебаний (т.
е. преобразованием входного сигнала в сигнал на частоте вспомогат. колебаний
с амплитудой, пропорциональной амплитуде на входе), после чего преобразованный
сигнал усиливается бездрейфовым (с реактивными элементами связи между каскадами)
усилителем, а затем путём детектирования (демодуляции) вновь преобразуется
в сигнал, повторяющий форму входного.

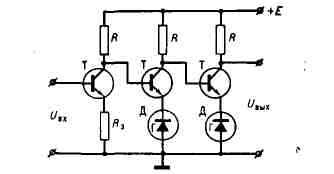

Рис. 1. Схема простейшего однотактного
усилителя постоянного тока: Т - транзистор; R - нагрузочный резистор;
R"
- резистор в цепи эмиттера; Д - стабилитрон; Uвх - напряжение на входе;
Uвых - напряжение на выходе; Е - напряжение источника электропитания.
Рис. 2. Схема простейшего дифференциального
(двухтактного) каскада усилителя постоянного тока: Т - транзистор; R
- нагрузочный резистор; Rэ - резистор связи цепей эмиттеров;
Uвх -напряжение на входе; Uвых- напряжение на выходе; Е - напряжение
источника электропитания.
Рис. 3. Усилитель постоянного тока с пре"
образованием по частоте: а - схема; б -временные диаграммы
напряжения сигнала в точках 1, 2, 3, 4; М - модулятор; У - без дрейфовый
усилитель; ДМ - демодулятор; Uвх - напряжение на входе; Uвых - напряжение
на выходе; U1 U2 U3, U4 - напряжения в соответствующих точках усилителя;
t
- время.
У совр. (1975) П. т. у.- интегральных операционных
усилителей коэфф. усиления доходит до 106, их полоса пропускания
в
пределах от 0 до 100 Мгц, а дрейф в течение длит, времени (неск.
десятков часов) и в широком диапазоне темп-р (от -60 до + 100 °С) не превышает
неск. десятков мкв.
Лит.: Эрглис К. Э., Степаненко И.
П., Электронные усилители, 2 изд., М., 1964. И. П. Степаненко.
