ПРИЁМНО-УСИЛИТЕЛЬНЫЕ ЛАМПЫ

ПРИЁМНО-УСИЛИТЕЛЬНЫЕ ЛАМПЫ электронные
лампы, предназначенные гл. обр. для усиления и детектирования электрич.
сигналов, преобразования частоты, выпрямления и генерирования электрич.
колебаний малой мощности в различных приёмных, усилительных и измерительных
радиотехнич. устройствах. К П.-у. л. относят также электронносветовые
индикаторы, электрометрические лампы и механотроны. П.-у. л.
отличаются низким уровнем собств. шумов, высокой крутизной характеристики,
большим входным сопротивлением (на частотах вплоть до неск. Ггц), малыми
междуэлектродными ёмкостями. Благодаря этим достоинствам, они позволяют
линейно усиливать и выполнять нелинейные преобразования весьма слабых колебаний
с частотами от нуля (постоянный ток) до неск. Ггц практически без
потребления мощности в цепи управляющего электрода (обычно сетки).

П.-у. л. делят на неск. групп по ряду признаков:
по числу электродов - на электровакуумные диоды (в т. ч. маломощные
кенотроны, демпферные диоды), триоды, тетроды, пентоды, гексоды, гептоды,
пентагриды и октоды; по способу подогрева катода - на лампы прямого
подогрева (постоянным током) и косвенного (переменным током); по конструкции
и внешним размерам - на серии, включающие лампы с одинаковыми внешним видом,
размерами и формой соединит, элементов, диаметром и материалом баллона
и т. д., но содержащие (каждая) набор ламп с различным числом электродов.
Примеры таких серий -малогабаритные стеклянные лампы с цоколем; стеклянные
бесцокольные (т. н. пальчиковые) лампы; стеклянные сверхминиатюрные лампы
с гибкими выводами, с диаметрами баллона 13, 10, 6 и 4 мм, лампы
с металлокерамич. (в т. ч. титано-керамич.) баллонами; лампы типа нувистор',
комбинированные
лампы, содержащие в одном баллоне 2 системы электродов и более, с независимыми
потоками электронов, напр, двойные диоды, триоды и лучевые тетроды, диод-триоды,
триод-пентоды и т. д.

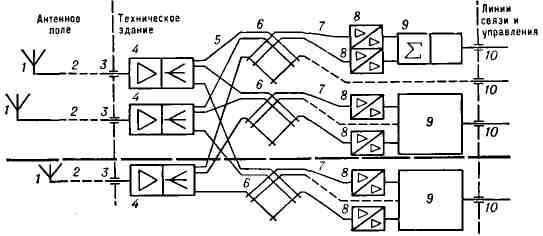

Обобщённая структурная схема приёмного
радиоцентра; 1 -антенна; 2 - фидерная линия; 3 -антенный
ввод; 4 - широкополосный антенный усилитель (с встроенным, реже
автономным раз-ветвителем); 5 -высокочастотная разводка усилители
- коммутаторы; 6 - антенный коммутатор; 7 - высокочастотная
разводка коммутатор - группа радиоприёмников; 8 - радиоприёмник
(2 верхних - для сдвоенного приёма); 9 - промежуточная и оконечная
аппаратура приёмного тракта; 10 -вывод линии связи и управления.

Осн. технич. параметры П.-у. л.-напряжение
подогрева катода (чаще всего 1,2; 2,0; 6,3; 12,6 в) и ток подогрева
(обычно 0,03; 0,1; 0,15; 0,30 а), напряжение на электродах (до 300
в; обратное напряжение у высоковольтных кенотронов и демпферных диодов
до 35 кв), анодный ток (до 150 ма; у маломощных кенотронов
до 400 ма), макс. мощность, рассеиваемая на аноде (до 25 вт),
крутизна
характеристики (1-40ма/в), коэфф. усиления (5-2000), внутреннее сопротивление
(1*10³ - 2-10⁶ ом), эквивалентное сопротивление
собств. шумов (>100 ом), срок службы (1, 2, 5, 10 тыс. ч и
более), допустимое ускорение при вибрационных нагрузках (до 300 и более),
интервал рабочих темп-р (от -60 до + 200 °С для ламп со стеклянными баллонами
и от -60 до +500 °С для ламп с ке-рамич. баллонами), допустимая влажность
(98% при 40-50 °С), а также показатели устойчивости к др. внешним воздействиям.

С 60-70-х гг. 20 в. П.-у. л. активно вытесняются
полупроводниковыми
приборами. Однако П.-у. л. сохраняют перед ними ряд преимуществ, главные
из к-рых - способность работать в широком диапазоне темп-р без существ.
изменения параметров и высокая радиационная стойкость. Разработка новых
П.-у. л. имеет целью уменьшение их внешних размеров, улучшение параметров
и характеристик, в т. ч. повышение рабочей темп-ры.

Лит.: Власов В. Ф., Электронные
и ионные приборы, 3 изд., М., 1960; Кацнельсон Б. В., Ларионов А. С., Отечественные
приёмно-усилительные лампы и их зарубежные аналоги, 2 изд., М., 1974. С.
М.
Мошкович.
