РАНКИНА ЦИКЛ
Ренкина цикл, идеальный
термодинамический цикл (круговой процесс), в к-ром совершается превращение
теплоты в работу (или работы в теплоту); принимается в качестве теоретич.
основы для приближённого расчёта реальных циклов, осуществляемых в паросиловых
установках. Назв. по имени У. Дж. Ранкина, одного из создателей
технич. термодинамики. Р. ц. осуществляется след. образом: в паровом котле
происходит испарение рабочего тела (воды); в пароперегревателе - перегрев
пара при постоянном давлении; в паровой турбине пар адиабатически расширяется,
совершая работу; в конденсаторе - конденсируется при постоянном давлении;
конденсат подаётся насосом в экономайзер, где он подогревается,
а затем в котёл, где испаряется. Работа 1 кг пара, совершаемая в
Р. ц., на диаграмме состояния характеризуется площадью 1-2-3--4-5 (рис.,
а);
термич.
кпд Р. ц. равен отношению этой работы ко всему кол-ву теплоты, подведённому
к I кг пара (площадь 1-2-3-4-6-7-5). Кпд Р. ц. с насыщенным паром
составляет 0,29- 0,36, а с перегретым паром - 0,34- 0,46. Р. ц. отличается
от Карно цикла тем, что подвод теплоты к воде и перегрев пара идут
при постоянном давлении и возрастающей темп-ре. Осуществлять цикл Карно
с водяным паром нецелесообразно, т. к. в этом случае конденсацию пришлось
бы довести до точки 5', а затем сжимать пароводяную смесь по адиабате 5'
- 1, на что потребовалось бы затратить дополнит, энергию.
И. Н. Розенгауз.

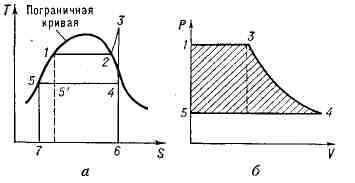

Цикл Ранкина в координатах: а - температура
Т, энтропия S; б - давление Р, объем V; 1 - 2 - испарение рабочего тела
при подводе теплоты; 2-3 - перегрев пара; 3-4 - адиабатическое расширение
пара; 4-5 - конденсация пара; 5 - 1 - подогрев воды.
