РЕАКТИВНАЯ ЛАМПА

РЕАКТИВНАЯ ЛАМПА устройство, состоящее
из электронной лампы и подключённой к ней фазосдвигающей цепи; обладает
управляемым реактивным входным сопротивлением. Простейшая фазосдвигающая
цепь содержит резистор R и конденсатор С, соединённые последовательно
(рис.). Если (рис., а) выбрать l/wC>>R, то фаза напряжения Uна
управляющей сетке лампы (обычно пентода) будет опережать фазу напряжения
Uпрактически одинаковая с фазой Uc, будет опережать Uна
тот же угол. Если (рис., б) 1/wC<<R, то вместо опережения
будет иметь место отставание по фазе. Такой сдвиг фаз (на 90°) между напряжением
и током характерен для реактивных элементов электрич. цепи - конденсатора
и катушки индуктивности. Следовательно, сопротивление участка анод - катод
лампы (входное сопротивление Р. л.) эквивалентно ёмкостному (рис., а)
или индуктивному сопротивлению (рис., б). Величину реактивного
сопротивления можно в нeк-рых пределах изменять, если управлять анодным
током лампы, напр. изменяя по заданному закону напряжение смещения на управляющей
или защитной сетке.

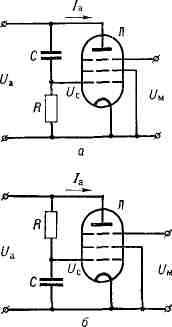

Схемы реактивных ламп, эквивалентных
ёмкости (а) и индуктивности (б): U- напряжение на сетке; IЛ - электронная лампа (пентод); R - резистор и С - конденсатор фазосдвигающей
цепи.

Р. л. применяют для автоподстройки частоты
генераторов электрич. колебаний, электронной перестройки собств. частоты
резонансных контуров, при частотной модуляции колебаний и т. д.
С развитием полупроводниковой электроники Р. л. в радиотехнических
устройствах практически полностью вытеснены аналогичными им по своим функциям
устройствами, использующими варикапы (варакторы) и (реже) транзисторы
(см. Реактивный транзистор).

Лит.: Артым А. Д., Теория и методы
частотной модуляции, М,-Л., 1961; Гоноровскиq И. С., Радиотехнические цепи
и сигналы, 2 изд., М., 1971. М. В. Капранов.
