РЕНТГЕНОВСКИЙ ГОНИОМЕТР
прибор,
с помощью к-рого можно одновременно регистрировать направление дифрагированных
на исследуемом образце рентгеновских лучей и положение образца в
момент возникновения дифракции. Р. г. может быть самостоятельным прибором,
регистрирующим на фотоплёнке дифракционную картину; в этом случае он представляет
собой рентгеновскую камеру. Р. г. называют также все гониометрич.
устройства, являющиеся составной частью рентгеновских дифрактометров
и
служащие для установки образца и детектора в положения, соответствующие
условиям возникновения дифракции рентгеновских лучей.
В Р. г. с фоторегистрацией для исследования
монокристаллов или текстур щелевым экраном выделяют дифракционный конус,
соответствующий исследуемой кристаллографич. плоскости. Фотоплёнка и образец
движутся синхронно, поэтому одна из координат на плёнке соответствует азимутальному
углу дифрагированного луча, вторая - углу поворота образца [так работает
Р. г. Вай-сенберга (рис. 1), текстурный Р. г. Жданова].

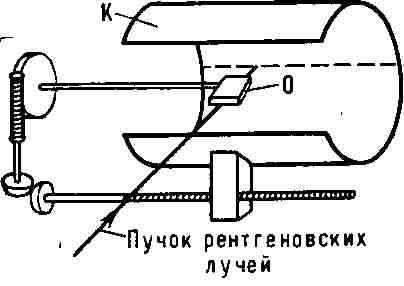

Рис. 1. Схема рентгеновского гониометра
типа Вайсенберга. Зубчатые передачи и ходовый винт обеспечивают синхронное
движение исследуемого образца (О) и цилиндрической кассеты (К) с рентгеновской
плёнкой.

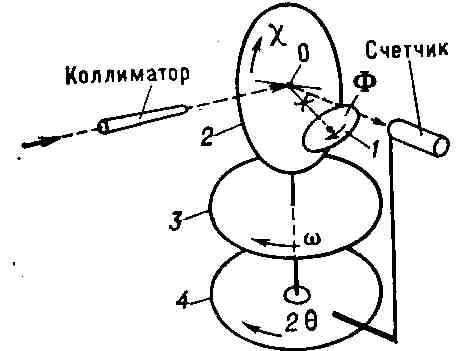

Рис. 2. Схема экваториального четырёхкружного
гониометра для исследования монокристаллов. Лимб 1 измеряет Ф
х- угол наклона оси Ф; лимб 3 изменяет w - угол вращения кристалла относительно
главной оси гониометра; лимб 4 измеряет угол поворота счётчика 2 0.
В Р. г. для дифрактометров может быть использована
аналогичная схема, однако угол поворота образца и углы поворота и наклона
детектора в этом случае отсчитываются непосредственно по лимбам или датчикам,
установленным на соответствующих валах. В рентгеновских дифрактометрах
для исследования монокристаллов и текстур применяется т. н. экваториальная
геометрия: счётчик перемещается только в одной плоскости, а образец нужно
поворачивать вокруг трёх взаимно перпендикулярных осей таким образом, чтобы
дифрагированный пучок попал в плоскость движения счётчика. Положения образца
(углы X, Ф, со его поворота вокруг осей вращения) и счётчика (угол 20)
в момент дифракции отсчитываются по лимбам (рис. 2).

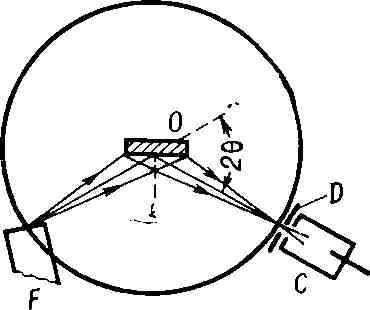

Рис. 3. Схема фокусировки лучей в рентгеновском
гониометре по Брэггу - Брентано для исследования поликрин сталлических
образцов; F - фокус рентгеновской трубки; О - плоский образец; D - щель
счётчика; С - счётчик; 20 - угол отражения.

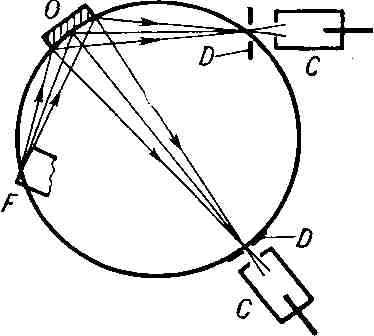

Рис. 4. Схема фокусировки лучей в рентгеновском
гониометре по Зееману - Болину; F - фокус рентгеновской трубки; О - изогнутый
образец; D - щели счётчиков; С - счётчики.
Для исследования поликристаллич. образцов
используют слегка расходящийся пучок рентгеновских лучей, к-рый после дифракции
на объекте сходится в одну точку. В этом случае применяются схемы съёмки
по Брэггу - Брентано, когда плоскость образца делит угол рассеяния пополам
(рис. 3), и Зееману - Болину, когда фокус рентгеновской трубки, образец
и щель детектора располагаются на одной окружности (рис. 4).
В Р. г. входят также системы, формирующие
первичный пучок (коллиматоры, монохроматоры), и системы движения для измерения
интегральной интенсивности.
Лит.: Уманский М. М., Аппаратура
рентгеноструктурных исследований, М., 1960; ХейкерД. М., Зевин Л. С., Рентгеновская
дифрактометрия, М., 1963; Хейкер Д. М., Рентгеновская дифрактометрия монокристаллов,
Л., 1973.< Д. М. Xeйкep.
