РЕЦИРКУЛЯТОР
электронное устройство,
содержащее цепь запаздывающей обратной связи, по к-рой сигнал (обычно
импульсный) проходит (с выхода Р. на его вход) с нек-рой задержкой во времени;
благодаря наличию такой связи в устройстве имеет место многократное прохождение
(циркуляция) входного сигнала. Длительность сигнала обычно мала по сравнению
со временем задержки Т в цепи обратной связи. Амплитудно-частотная
характеристика (АЧХ) такого Р., подобная АЧХ гребенчатого фильтра (см.
Электрический
фильтр), имеет узкие полосы прозрачности на частотах, отстоящих друг
от друга на величину 1/Т. Простейший Р. с цепью положительной обратной
связи (рис.), используемый, напр., для обработки импульсных сигналов в
радиолокац. устройствах, представляет собой линейную систему, в которой
для предотвращения самовозбуждения петлевое усиление выбирают <1. В
таком Р. происходит накопление слабых сигналов, следующих с периодом повторения,
равным времени задержки, что, напр., позволяет выделить их на фоне более
сильных помех; однако число накапливаемых импульсов обычно не превышает
неск. десятков. В более сложном Р., используемом в качестве запоминающего
устройства ЦВМ, применением в цепи положит, обратной связи нелинейных
звеньев обеспечивается длительная циркуляция импульсов, несущих информацию
в цифровой форме. Р. со счётчиком импульсов (цифровым запоминающим устройством)
в цепи обратной связи применяют в цифровых фильтрах, входящих в состав
систем цифровой обработки сигналов. Р. с нелинейным звеном и с отрезком
высокочастотного кабеля в качестве элемента задержки используется как автогенератор
импульсов (обычно наносекундной длительности).

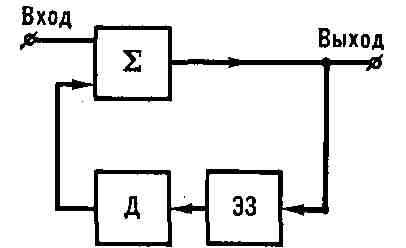

Структурная схема простейшего рецирку
лятора: S - устройство, суммирующее входной сигнал с сигналом, прошедшим
с выхода рециркулятора на его вход по цепи обратной связи; ЭЗ - элемент
цепи обратной связи, задерживающий сигнал на время Т; Д - делитель с коэффициентом
передачи сигнала <1. Стрелками показано направление циркуляции сигнала.
Лит.: Моругин Л. А., Импульсные
устройства с запаздывающей обратной связью, М., 1961; ФинкельштейнМ. И.,
Гребенчатые фильтры, М., 1969; Лезин Ю, С., Оптимальные фильтры и накопители
импульсных сигналов, 2 изд., М., 1969. М. И. Финкелъштейн.
