ТРАНСФОРМАТОРНЫЙ ДАТЧИК
измерительный преобразователь механич.
Принципиальная схема трансформаторного
Для улучшения метрологич. характеристик
Лит. см. при ст. Измерительный
А
Б
В
Г
Д
Е
Ё
Ж
З
И
Й
К
Л
М
Н
О
П
Р
С
Т
У
Ф
Х
Ц
Ч
Ш
Щ
Ъ
Ы
Ь
Э
Ю
Я
величин (перемещения, усилия, угла поворота) в изменение коэфф.
трансформации трансформатора или коэфф. взаимной индукции между его первичной
и вторичной обмотками. Действие Т. д. основано на зависимости эдс, наводимой
во вторичной обмотке трансформатора, от одного из указанных коэфф., изменяющихся
соответственно изменению возд. зазора в магнитопроводе трансформатора,
взаимного расположения обмоток и т. п. На рис. (а) показана схема
простейшего Т. д., в к-ром в соответствии с измеряемым перемещением x
изменяется
зазор в магнитопроводе. При постоянной амплитуде напряжения
U
U
х.

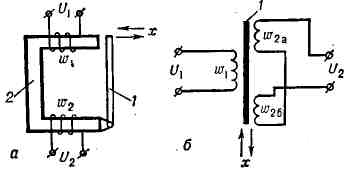

датчика перемещения: а - с переменным зазором; б - дифференциального;
1 - подвижная часть магнитопровода (якорь); 2 - его неподвижная часть;
U
w
Т. д. его вторичную обмотку обычно делят на две идентичные секции (рис.,
б),
включённые
встречно (дифференциально). При симметричном расположении подвижной
части магнитопровода относительно секций вторичной обмотки суммарное напряжение
на них практически равно нулю; при смещении подвижной части оно изменяется
соответственно величине смещения. Для дифференциального Т. д. характерны
высокая чувствительность, линейность статич. характеристики, а следовательно,
точность преобразования и измерения. Т. д. позволяют, напр., измерять перемещения
от 0,01 до 20 мм и более.
преобразователь. А. В. Кочеров.
