ТРЕУГОЛЬНИКОМ И
<ЗВЕЗДОЙ СОЕДИНЕНИЯ
в
электротехнике, способы соединения элементов электрических цепей,
при
к-рых ветви цепи образуют соответственно треугольник и трёхлучевую звезду
(см. рис.). Наибольшее распространение Т. и з. с. получили в трёхфазных
цепях. Выбор одного из этих способов производится в соответствии с
условиями работы цепи.

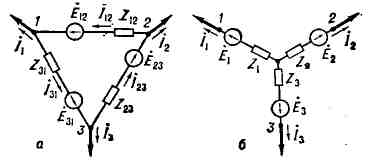

Соединения элементов электрических
цепей треугольником (а) и звездой (б): Z - полное сопротивление участка
цепи, I и Ё - комплексные токи и эдс.
Так, напр., в случае соединения обмоток
генератора звездой требуется меньшее число витков в обмотках, но большее
сечение проводов, чем в случае их соединения треугольником, и поэтому соединение
звездой более выгодно при высоких напряжениях (обмотки могут быть рассчитаны
на напряжения, в (3)1/2 раз меньшие, чем линейные); при
больших токах нагрузки генератора предпочтительнее соединение его обмоток
треугольником.
В практике электротехнич. расчётов
(в целях их упрощения) часто прибегают к эквивалентной (без изменения
режима работы внеш. цепи) замене соединения элементов цепи звездой
их соединением треугольником и наоборот. При таком преобразовании параметры
элементов эквивалентной схемы определяются по известным расчётным формулам.
Лит.: Основы теории цепей, 3
изд., М.- Л., 1965; Теория линейных электрических цепей, М., 1973. М.
А. Маричев.
