УГЛОМЕРНЫЕ ПРИБОРЫ
в машиностроении,
группа средств измерения углов. В зависимости от способа измерения различают
4 вида У. п. К первой группе относят приборы, применение к-рых основано

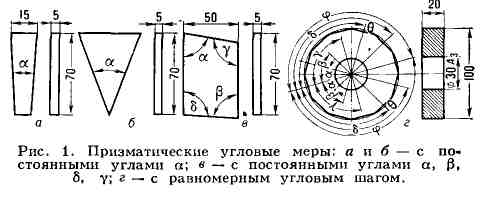

на сравнении измеряемого угла с жёсткой мерой: приз-матич. угловые меры

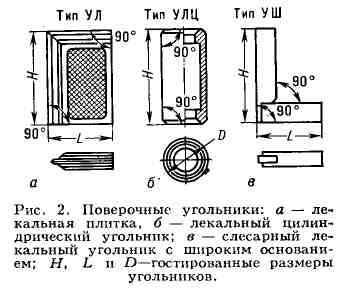

с углами от 1' до 180° (рис. 1), угольники (рис. 2), обычно
с углом 90°, конусные калибры, шаблоны и др. Отличит. особенность
У. п. этой группы - постоянство одного (напр., в угольнике) или
нескольких (напр., в призматич. мере) углов. При использовании этих
приборов их либо непосредственно вводят в соприкосновение с образующими
измеряемого угла (затем определяют степень прилегания "на просвет" или
"по краске"), либо по ним настраивают на нуль отсчётное устройство
к.-л. контрольного приспособления. Ко второй группе относят приборы для
измерения углов методом сравнения их с углом, на к-рый настраивается измерит.
прибор, напр. тангенсные и синусные линейки. Настройку производят
по функциям тангенса или синуса на размер измеряемого или дополнит. угла.
С помощью от-счётного устройства измеряемый угол сравнивают с углом, на
к-рый настроен прибор, и определяют отклонение. В третью группу входят
приборы, в к-рых применяется способ сравнения измеряемого угла с угловой

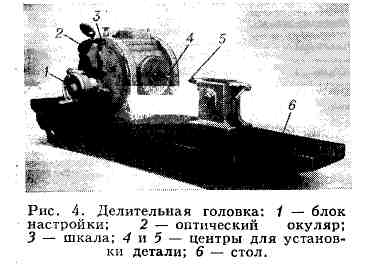

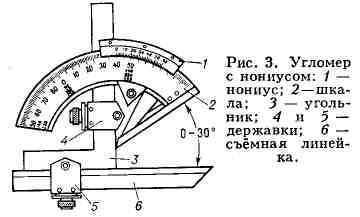

шкалой: угломеры с нониусом (рис. 3), оптич. угломеры, делительные
головки (рис. 4), делительные столы, уровни, теодолиты, квадранты,
гониометры и т. д. Этот способ часто наз. гониометрическим. Шкала отсчётного
устройства этих У. п. имеет цену деления от 1" до 2' в диапазоне от 0 до
180-360°.
Эти У. п. имеют устройства для базирования
прибора на измеряемой детали или детали на приборе.
С помощью спец. устройства можно фиксировать
в определённом положении измеряемый угол для сравнения его размера с углом
на
шкале У. п. Четвёртую группу составляют
приборы, применение к-рых основывается на определении размера стороны прямоугольного
треугольника (при постоянном размере другой стороны) и вычислении
по тригонометрич. функциям синуса и тангенса значения искомого угла (т.
н. косвенный, или тригонометрический, метод измерения).
Эти измерения производят на измерительных
микроскопах , координатно-измерительных машинах, спец. приспособлениях

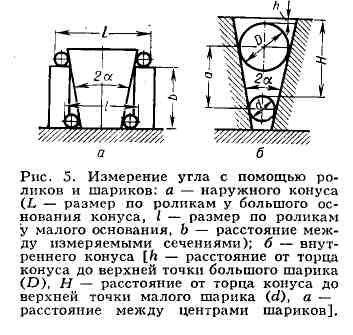

и т. д. Напр., внутр. и наружные конусы измеряют с использованием шариков
и роликов (рис. 5). Для этого к.-л. измерительным средством определяют
размер L по роликам у большого основания конуса, затем размер l
у малого основания и высоту b, к-рая устанавливается по концевым
мерам (рис. 5,а). По этим данным вычисляют tgа =(L-l)/2b
, определяют а и сравнивают этот угол с заданным. При определении угла
внутр. конуса измеряют h и Н (рис. 5,6) до вершин
большого и малого (D и d) шариков, размеры к-рых аттестованы, и
по найденному расстоянию а между ними вычисляют sina = D - d/(2a-D
+ d).
Получают развитие У. п., основанные
на сравнении измеряемого угла с угловой шкалой, в к-рых применяют индуктивные
счётные системы (в уровнях, делительных столах, делительных головках),
магнитные и растровые шкалы, использование к-рых позволяет автоматизировать
процессы измерения и регистрацию результатов измерения. При автоматич.
контроле чаще всего применяют тригонометрич. способ.
Лит.: Эйдинов В. Я., Измерение
углов в машиностроении, М., 1963; Оптические приборы для измерения линейных
и угловых величин в машиностроении, М., 1964; Оптико-механические приборы,
М., 1965.
Н. Н. Марков.
