УПРАВЛЕНИЯ АВТОМАТИЗИРОВАННАЯ СИСТЕМА
(АСУ), совокупность экономико-математич. методов, технич. средств
(ЭВМ, средств связи, устройств отображения информации, передачи данных
и т. д.) и организационных комплексов, обеспечивающих рациональное управление
сложным объектом (напр., предприятием, технологич. процессом). Наиболее
важная цель построения всякой АСУ - резкое повышение эффективности управления
объектом (производственным, административным и т. д.) на основе роста производительности
управленческого труда и совершенствования методов планирования и гибкого
регулирования управляемого процесса. В СССР АСУ создаются на основе гос.
планов развития нар. х-ва.
Основные принципы. Разработка
АСУ, порядок их создания и направления эффективного использования базируются
на след. принципах (впервые сформулированных В. М. Глушковым).
Принцип новых задач. АСУ
должны обеспечивать решение качественно новых управленческих проблем, а
не механизировать приёмы управления, реализуемые неавтоматизированными
методами. На практике это приводит к необходимости решения многовариантных
оптимизационных задач на базе эко-номико-математич. моделей большого объёма
(масштаба). Конкретный состав подобных задач зависит от характера управляемого
объекта. Напр., для маши-ностроит. и приборостроит. предприятий обычно
наиболее важными оказываются задачи оперативно-календарного и объёмно-календарного
планирования. Решающий эффект достигается в том случае, когда осуществляется
точное согласование во времени всех сменных заданий как производственных,
так и обеспечивающих (напр., на материально-технич. снабжение и др.), определяются
оптимальные объёмы партий продукции и производится оптимизация загрузки
оборудования. Аналогичные задачи возникают в стр-ве. В ряде случаев на
первый план выдвигаются задачи технич. подготовки произ-ва, управления
проектно-конструкторскими работами. На транспорте важнейшее значение приобретают
оптимизация маршрутов и расписаний движения, а также погрузочно-разгрузоч-ных
работ. В системах управления отраслью первостепенное значение имеют оптимальное
планирование работы предприятий, точное согласование сроков взаимных поставок,
а также проблемы перспективного развития отрасли и задачи прогнозирования.
Принцип системного подхода
к проектированию АСУ. Проектирование АСУ должно основываться на системном
анализе как объекта, так и процессов управления им. Это означает необходимость
определения целей и критериев эффективности функционирования объекта (вместе
с системой управления), анализа структуры процесса управления, вскрывающего
весь комплекс вопросов, к-рые необходимо решить для того, чтобы проектируемая
система наилучшим образом соответствовала установленным целям и критериям.
Этот комплекс охватывает вопросы не только технич., но также экономич.
и организац. характера. Поэтому внедрение АСУ даёт принципиально новые
возможности для коренного усовершенствования системы экономических показателей
и экономического стимулирования.
Принцип первого руководителя.
Разработка требований к системе, а также создание и внедрение АСУ возглавляются
осн. руководителем соответствующего объекта (напр., директором завода,
нач. главка, министром).
Принцип непрерывного развития
системы. Осн. идеи построения, структура и конкретные решения АСУ должны
позволять относительно просто настраивать систему на решение задач, возникающих
уже в процессе эксплуатации АСУ в результате подключения новых участков
управляемого объекта, . расширения и модернизации технич. средств системы,
её инфор-мационно-математич. обеспечения и т. д. Математическое обеспечение
АСУ
строится таким образом, чтобы в случае необходимости можно было легко менять
не только отд. программы, но и критерии, по к-рьш ведётся управление.
Принцип единства информационной
базы. На машинных носителях информации накапливается (и постоянно
обновляется) информация, необходимая для решения не какой-то одной или
неск. задач, а всех задач управления. При этом в т. н. основных (генеральных)
массивах исключается неоправданное дублирование информации, к-рое неизбежно
возникает, если первичные информационные массивы создаются для каждой задачи
отдельно. Осн. массивы образуют информац. модель объекта управления. Напр.,
на уровне предприятий осн. массивы должны содержать самую подробную информацию
обо всех элементах произ-ва: кадровые данные на всех работающих; сведения
об осн. фондах (земле, помещении, оборудовании со всеми характеристиками,
необходимыми для принятия решений по их использованию, перераспределению
и т. п.); данные о запасах, включая запасы на промежуточных складах и незавершённое
произ-во; информацию о состоянии оборудования; нормативы (трудовые и материальные)
и технологич. маршруты (последовательности производств. операций, необходимых
для изготовления деталей, узлов и готовых изделий); планы (включая заявки
на материально-технич. снабжение); цены и расценки; сведения о текущем
состоянии банковских счетов предприятия и др. Система обработки первичных
документов, а также система автоматич. датчиков должны быть организованы
таким образом, чтобы данные о любом изменении, происходящем на предприятии,
в минимально короткий срок вводились в ЭВМ, а затем автоматически или по
указанию оператора периодически распределялись по осн. массивам и при этом
чтобы сохранялось состояние готовности выдать любую информацию об объекте.
В случае необходимости из осн. массивов оперативно формируются производные
массивы, ориентированные на те или иные производства, изделия или комплексы
задач. Производные массивы в таком случае являются вторичными.

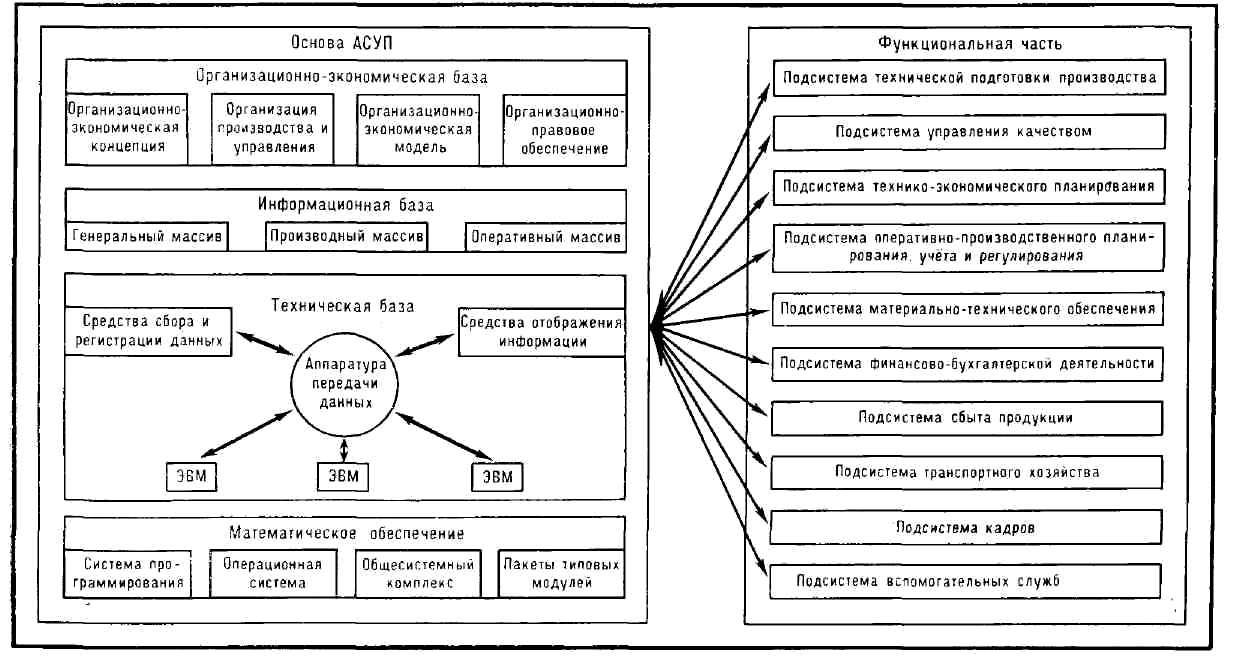

Структурная схема автоматизированной системы управления
предприятием:
Принцип комплексности задач
и рабочих программ. Большинство процессов управления взаимосвязаны и поэтому
не могут быть сведены к простому независимому набору отд. задач. Напр.,
задачи материаль-но-технич. снабжения органически связаны со всем комплексом
задач оперативно-календарного и объёмно-календарного планирования; задание
на материально-технич. снабжение составляется исходя из задач планирования
произ-ва, а при срывах в снабжении (по срокам и по номенклатуре) возникает
необходимость трансформации планов. Раздельное решение задач планирования
и материально-тех-нич. снабжения может значительно снизить эффективность
АСУ. Принцип комплексности задач и рабочих программ характерен практически
для всех классов автоматизированных систем обработки данных (проектирования,
испытаний и др.).
Принцип согласования пропускной
способности различных звеньев системы. Скорость обработки данных в различных
сопряжённых контурах системы должна быть согласована таким образом, чтобы
избежать информац. заторов (когда возникает объективная возможность потери
данных) или больших информац. пробелов (приводящих к неэффективному использованию
нек-рых элементов АСУ). Напр., не имеет смысла увеличивать скорость выполнений
арифметич. операций ЦВМ, если при решении конкретных задач АСУ "узким местом"
в системе является ввод данных или обмен информацией между внешней памятью
и центральным процессором.
Принцип типовости. Разрабатывая
технич. комплекс, системное математич. обеспечение, рабочие программы и
связанные с ними формы и состав информац. массивов, исполнитель обязан
стремиться к тому, чтобы предлагаемые им решения подходили возможно более
широкому кругу заказчиков. Необходимо в каждом случае определять разумную
степень типизации, при к-рой стремление к широкому охвату потребителей
не приведёт к существ. усложнению типовых решений. Типизация решений способствует
концентрации сил, что необходимо для создания комплексных АСУ.
В зависимости от целевого
назначения АСУ можно разделить на два больших класса: АСУ объектами, предусматривающие
управление объектом в целом (по всем функциям), и функциональные АСУ, обеспечивающие
автоматизацию той или иной функции управления для широкого класса объектов.
АСУ объектами по типу управляемого объекта делятся на АСУ технологич. процессами,
АСУ цехами, АСУ предприятиями (напр., заводами, НИИ, КБ) - АСУП, АСУ отраслями
народного хозяйства (напр., пром-стью, связью, транспортом) - ОАСУ и т.
д. К функциональным АСУ относят, напр., автоматизированную систему плановых
расчётов, автоматизированную систему материаль-но-технич. снабжения, автоматизированную
систему статистич. учёта и т. д.
Состав АСУ
АСУ состоит из основы и функциональной
части. Обобщённая структурная схема АСУ (на примере АСУП) представлена
на рис.
Основу АСУ составляют
информац. база, технич. база, математич. обеспечение, организационно-экономич.
база. Основа - общая часть для всех задач, решаемых АСУ.
Информационная база АСУ -
размещённая на машинных носителях информации совокупность всех данных,
необходимых для автоматизации управления объектом или процессом. Обычно
информац. база делится на три массива: генеральный, производный и оперативный.
Конструкция массивов и их полей (способы размещения на носителях, особенности
взаимосвязи данных внутри массива, конкретная компоновка данных и т. д.)
определяется типом АСУ и общими характеристиками объектов, для к-рых она
предназначается. Однако целесообразно сохранять типовое конструктивное
построение информац. базы для общего класса объектов (напр., для ма-шиностроит.
предприятий). Генеральный массив объединяет данные, являющиеся общими для
всех задач, размещение к-рых отвечает универсальной структуре, не ориентированной
на выполнение к.-л. одной функции управления. Генеральный массив для крупного
объекта содержит сотни миллионов символов, занимает большие объёмы запоминающих
устройств и не всегда удобен для использования в каждой конкретной задаче,
требующей для своего решения специализированной информации. Эта проблема
осложняется при мультипрограммной обработке данных и недостаточно ёмких
оперативных запоминающих устройствах, предполагающих хранение многих массивов
в машинных архивах (лентотеках, картотеках), функционально разобщённых
с процессорами. В связи с этим в реально функционирующих АСУ возникает
необходимость формирования производных массивов, отражающих специфику структуры
объекта, особенности выполняемых в каждый период функций, частоту повторяемости
различных задач и ряд др. факторов, связанных с текущей работой системы.
Все производные массивы, как правило, формируются из генерального массива.
Всякое устойчивое изменение характеристик обслуживаемого объекта должно
быть отражено в генеральном массиве. Оперативный массив охватывает текущую
информацию, а также промежуточные результаты вычислений. В нём же размещается
первичная информация о состоянии обслуживаемого объекта, поступающая периодически
по каналам связи или записанная на автономных носителях (перфолентах, перфокартах,
магнитных лентах и т. д.). Обработанные и обобщённые данные могут затем
вноситься в производный и генеральный массивы либо непосредственно выдаваться
потребителю.
Техническая база АСУ включает
средства обработки, сбора и регистрации, отображения и передачи данных,
а также исполнительные механизмы, непосредственно воздействующие на объекты
управления (напр., автоматич. регуляторы, датчики и т. д.), обеспечивающие
сбор, хранение и переработку информации, а также выработку регулирующих
сигналов во всех контурах автоматизированного управления произ-вом. Осн.
элементы технич. базы - ЭВМ, к-рые обеспечивают накопление, хранение и
обработку данных, циркулирующих в АСУ. ЭВМ позволяют оптимизировать параметры
управления, моделировать произ-во, подготавливать предложения для принятия
решения. Обычно выделяют два класса ЭВМ, используемых в АСУ: информационно-расчётные
и учётно-регулирующие. Информационно-расчётные ЭВМ находятся на высшем
уровне иерархии управления (напр., в координационно-вычислит. центре
завода) и обеспечивают решение задач, связанных с централизованным управлением
объектом по осн. планово-экономическим, обеспечивающим и отчётным функциям
(технико-эко-номич. и оперативно-производств. планирование, материально-технич.
снабжение, сбыт продукции и т. д.). Они характеризуются высоким быстродействием,
наличием системы прерываний, слоговой обработкой данных, переменной длиной
слова, мультипрограммным режимом работы и т. д., а также широким набором
и большим объёмом запоминающих устройств (оперативных, буферных, внешних,
односторонних и двусторонних, с произвольным и последовательным доступом).
В СССР в 70-х гг. в качестве типовых информационно-расчётных ЭВМ для АСУ
принята единая система ЭВМ (ЕС ЭВМ). Учётно-регулирующие ЭВМ, как правило,
относятся к нижнему уровню управления. Они размещаются обычно в цехах или
на участках и обеспечивают сбор информации от объектов управления (станков,
складов и т. д.), первичную переработку этой информации, передачу данных
в информационно-расчётную ЭВМ и получение от неё директивно-плановой информации,
осуществление локальных расчётов (напр., расписания работы каждого станка
и рабочего, графика подачи комплектующих изделий и материалов, группировки
деталей в партии, режимов обработки и т. д.) и выработку управляющих воздействий
на объекты управления при отклонении режимов их функционирования от расчётных.
Особенность учётно-регулирующих ЭВМ - хорошо развитая система автоматич.
сопряжения с большим числом источников информации (датчиков, регистраторов)
и регулирующих устройств. Их вычислит, часть менее развита, поскольку первично
обработанная информация передаётся в ЭВМ верхнего уровня для дальнейшего
использования и длит. хранения. Примеры учёт-но-регулирующих ЦВМ - "Днепр"
и М-6000.
Средства сбора и регистрации
данных при участии человека включают различные регистраторы произ-ва, с
помощью к-рых осуществляются сбор и регистрация данных непосредственно
на рабочих местах (напр., в цехе, на участке, станке), а также датчики
(темп-ры, количества изготовленных деталей, времени работы оборудования
и т. д.), фиксаторы нарушений установленного технологич. и ор-ганизац.
ритма (отсутствие заготовок, инструмента, материалов, неправильная наладка
станков, отсутствие трансп. средств для отправки готовой продукции и т.
д.). Напр., типовыми регистраторами производства являются устройства РИ-7501
(цеховой регистратор) и РИ-7401 (складской регистратор).
Средства отображения информации
предназначены для представления результатов обработки информации в удобном
для практич. использования виде. К ним относятся различные печатающие
устройства, пишущие машины, терминалы, экраны, табло, графопостроители,
индикаторы и т. п. Эти устройства, как правило, непосредственно связаны
с ЭВМ или с регистраторами производства и выдают либо регулярную (регламентную),
либо эпизодическую (по запросу или в случае аварийной ситуации) справочную,
директивную или предупредит. информацию.
Аппаратура передачи данных
осуществляет обмен информацией между различными элементами АСУ (между регистраторами
производства и ЭВМ, между координационно-управляющим центром и цеховыми
ЭВМ и т. д.), а также между АСУ и смежными управления уровнями (напр.,
между АСУП и ОАСУ, между территориальными вычислительными центрами).
К технич. базе АСУ относят
также средства оргтехники (копировально-множи-тельную технику, картотеки,
диктофоны и т. д.), а также вспомогат. и конт-рольно-измерит. средства,
обеспечивающие нормальное функционирование осн. технич. средств в требуемых
режимах.
Математическое обеспечение
АСУ - комплекс программ регулярного применения, управляющих работой технич.
средств и функционированием информац. базы и обеспечивающих взаимодействие
человека с технич. средствами АСУ. Математич. обеспечение условно можно
подразделить на систему программирования, операционную систему, общесистемный
комплекс и пакеты типовых модулей.
Система программирования
обеспечивает трансляцию программы решения задачи, выраженной на удобном
для человека формализованном языке, на машинный язык, её отладку,
редактирование и включение в пакет программ для обработки. В систему программирования
входят описания языков программирования, комплекс трансляторов, библиотека
стандартных подпрограмм, программы редактирования связей, наборы программ,
осуществляющих преемственность (программную) ЭВМ различных типов. Кроме
того, система программирования обычно содержит в своём составе набор программ,
облегчающих взаимодействие пользователя с машиной и позволяющих системе
программирования развиваться в зависимости от характера задач, решаемых
потребителем. В качестве типовых языков программирования для АСУ в СССР
приняты алгол-68, фортран, кобол ,универсальный язык высшего уровня ПЛ-1,
а также машинно-ориентированные языки типа "Ассемблера".
Операционные системы обеспечивают
функционирование всех устройств ЭВМ в требуемых режимах и выполнение необходимой
последовательности заданий на реализацию различных процедур управления.
Операционные системы, как правило, являются неотъемлемой составной частью
тех вычислит. средств, к-рые входят в состав АСУ. Однако в ряде случаев
при проектировании АСУ приходится расширять операционные системы для обеспечения
спец. системных требований (напр., при подключении к системе специфичных
для управляемого процесса регистраторов и систем отображения, при организации
диалоговых режимов между терминалами и центр. вычислит. комплексом). В
этой связи очень важной составной частью операционной системы АСУ является
т. н. генератор систем. Это - программа, к-рая не входит в состав активной
части управляющих программ и не связана непосредственно с процессом вычислений,
но с помощью к-рой можно автоматически генерировать комплекс управляющих
программ для системы любой конфигурации. Такой метод оказывается особенно
эффективным при использовании ЭВМ в широком диапазоне АСУ на различных
уровнях и на различных объектах, когда состав ЭВМ и состав решаемых задач
может быть существенно различным.
Общесистемный комплекс охватывает
набор программ, управляющих работой вычислит. системы и периферийных устройств
(регистраторов, средств отображения результатов обработки данных и т. д.).
Этот комплекс содержит программы совместной работы неск. ЭВМ, комп-лексируемых
по различным уровням запоминающих устройств, программы обслуживания каналов
связи, дистанц. решения задач в режиме разделения времени, разграничения
доступа к информац. массивам и др. К общесистемным комплексам относят также
информационно-поисковые
системы, осуществляющие целенаправленный поиск требуемых массивов (или
формирование необходимых массивов из фрагментов данных), их редактирование
и выдачу потребителю в заданной форме (либо передачу этих массивов в запоминающее
устройство для использования очередными рабочими программами). К ним же
относят программы обслуживания средств. работающих в реальном масштабе
времени, а также обслуживания терминальных устройств и средств отображения
информации.
Пакеты типовых прикладных
модулей (стандартных подпрограмм) могут использоваться в различных
комбинациях при решении той или иной функциональной задачи. Типовыми, напр.,
являются прикладные модули сортировки данных, статистич. обработки информации,
обработки сетевых графиков планирования и управления, моделирования реальных
процессов и др. К математич. обеспечению АСУ часто относят также программы
функционального анализа системы, обеспечивающие удобство эксплуатации и
совершенствования системы.
Под организационно-экономической
базой понимается совокупность экономич. принципов, методов организации
произ-ва и управления, схем взаимодействия задач управления на основе правовых
документов. Сюда входят организационно-экономич. состав и способы формирования
технико-экономич. показателей управляемого объекта, а также осн. принципы
повышения эффективности его функционирования и место АСУ в общей системе
планирования, учёта и регулирования; организация произ-ва, труда и управления,
определяющая рациональную структуру объекта (цеха, отдела и т. д.), порядок
реализации технологич. маршрутов, наиболее благоприятные условия работы,
сохраняющие высокую работоспособность рабочих и служащих, а также научно
обоснованную систему управления объектом, чёткие положения о всех подразделениях,
их подчинённости, обязанностях сотрудников и их ответственности; организационно-экономич.
модель, предусматривающая построение схемы взаимодействия осн. задач АСУ,
структуры информац. потока, а также методич. обеспечение порядка реализации
задач и использования результатов их решения;
организационно-правовое обеспечение
(правовые основы и нормы создания и использования АСУ, правовой статус
циркулирующей в АСУ информации, а также права и ответственность должностных
лиц). Кроме того, организационно-экономич. база включает методич. и инструктивные
материалы, определяющие влияние АСУ на осн. показатели функционирования
объекта, оценку эффективности и пути дальнейшего развития АСУ.
Функциональная часть АСУ
состоит
из набора взаимосвязанных программ для реализации конкретных функций управления
(планирование, финансовобухгалтерскую деятельность и др.). Все задачи функциональной
части базируются на общих для данной АСУ информац. массивах и на общих
технич. средствах. Включение в систему новых задач не влияет на структуру
основы и осуществляется посредством типового для АСУ информац. формата
и процедурной схемы. Функциональную часть АСУ принято условно делить на
подсистемы в соответствии с осн. функциями управления объектом. Подсистемы
в свою очередь делят на комплексы, содержащие наборы программ для решения
конкретных задач управления в соответствии с общей концепцией системы.
Состав задач функциональной части АСУ определяется типом управляемого объекта,
его состоянием и видом выполняемых им заданий. Напр., в АСУ предприятием
часто выделяют следующие подсистемы: технич. подготовки произ-ва; управления
качеством продукции; технико-экономич. планирования; оперативно-производств.
планирования;
материально-технич. обеспечения; сбыта продукции; финансово-бухгалтерской
деятельности; планирования и расстановки кадров; управления транспортом;
управления вспомогат. службами. Деление функциональной части АСУ на подсистемы
весьма условно, т. к. процедуры всех подсистем тесно взаимосвязаны и в
ряде случаев невозможно провести чёткую границу между различными функциями
управления (напр., между технико-экономич. планированием, оперативно-производств.
планированием и материально-технич. обеспечением). Выделение подсистем
используется для удобства распределения работ по созданию системы и для
привязки к соответствующим организац. звеньям объекта управления. Структура
функциональной части АСУ зависит от схемы процедур управления, определяющей
взаимосвязь всех элементов управления и охватывающей автоматизированные,
частично механизированные и ручные процедуры. Функциональная часть более
мобильна, чем основа, и допускает изменение состава и постановки задач
при условии обеспечения стандартного сопряжения с базовыми элементами системы.
Перспективным направлением
развития АСУ является создание Общегосударственной автоматизированной системы
управления (ОГАС), предусматривающей взаимную связь управления всеми административными,
пром. и др. объектами страны с целью обеспечения оптимальных пропорций
развития нар. х-ва СССР, выработки напряжённых сбалансированных плановых
заданий и их безусловного выполнения. Технич. базой ОГАС станет Единая
гос. сеть вычислительных центров, осуществляющая информац. и функциональную
координацию работы всех вычислит. центров страны.
Лит.: ГлушковВ. М.,
Введение в АСУ, 2 изд., К., 1974; Жимери н Д. Г., Мясников В. А., Автоматизированные
и автоматические системы управления, М., 1975. И. А. Данилъченко.
А Б В Г Д Е Ё Ж З И Й К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Ъ Ы Ь Э Ю Я
