ФОТОТРАНСФОРМАТОР
прибор,
позволяющий преобразовывать фотоснимок, полученный при наклонном положении
оси фотоаппарата (напр., при аэрофотосъёмке) в горизонтальный аэроснимок
заданного масштаба с целью составления фотоплана местности. На рис.
1
показана схема Ф.: Р - снимок,
Е - горизонтальная (начальная) плоскость местности, а - угол наклона
снимка, S - центр проекции, о - главная точка, J - главная
точка схода, f - фокусное расстояние фотокамеры, S' - объектив,
Е' - экран. Изображение снимка на экране Ф. не будет отличаться
от горизонтального снимка, если: 1) объектив находится в плоскости главного

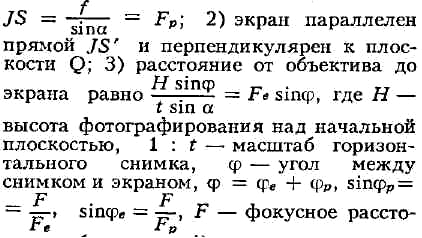

вертикала Q на дуге окружности с радиусом
яние объектива; 4) главная
плоскость объектива S'V, снимок и экран пересекаются по одной прямой;
5) расстояния d и d' от объектива до снимка и экрана
вдоль главной оптической
оси удовлетво-
Для выполнения этих условий
Ф. имеют инверсоры, позволяющие сократить количество устанавливаемых в
приборе элементов. Изображение, полученное на экране, фиксируется на фотобумагу.
Наибольшее применение имеют Ф., изготовляемые нар. предприятием " Карл
Цейс" (ГДР) - Seg-I, Seg-IV и Rectimat
(рис. 2), фирмой "Оптон"
(ФРГ) - Seg-V и "Вильд" (Швейцария) - Е-4. Лит. см. при ст. Фотограмметрия.
А. Н. Лобанов.
