ФТОРКАУЧУКИ

ФТОРКАУЧУКИ синтетич. фторсодержащие
каучукоподобные полимеры (эластомеры), отличающиеся высокой термостойкостью,
негорючестью и устойчивостью к действию многих агрессивных сред. Наибольшее

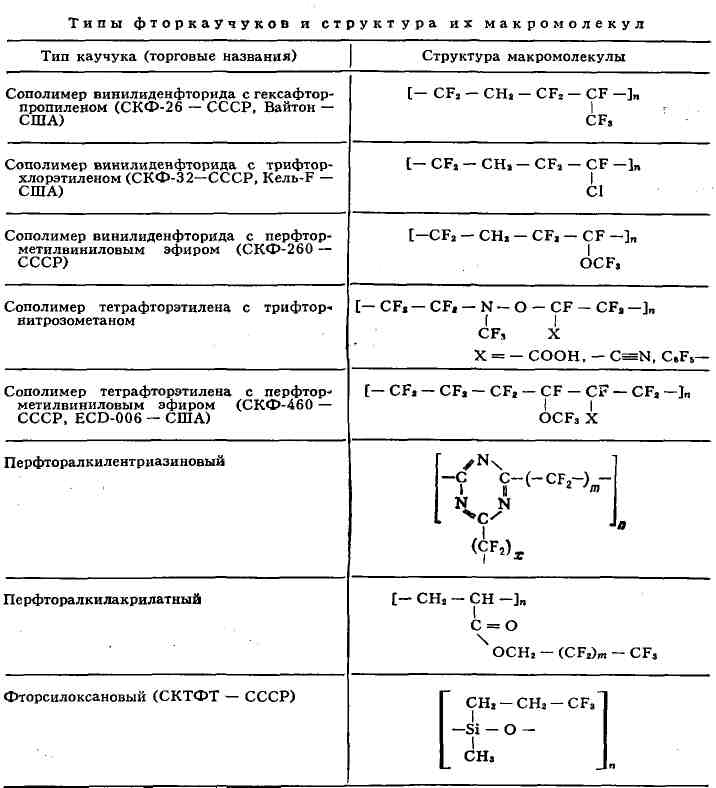

распространение в пром-сти получили сополимеры винилиденфторида с гекса-фторпропиленом
или с то и-фторхлорэтиленом (типаСКФ-26 и СКФ-32; см. табл.) - стабильные
при хранении, нетоксичные продукты белого цвета с плотностью 1,80-1,86
г/см³,
темп-рой
стеклования ок. -20 "Симол. м. от 10 тыс. до 1 млн. Основные вулканизующие
агенты для Ф. этого типа - диамины и их производные, реагирующие с макромолекулами
по метиленовым группам (-СНпоперечных связей С-N. По этой причине в резинах, вулканизованных диаминами,
при их эксплуатации в напряжённом (обычно сжатом) состоянии накапливаются
большие остаточные деформации. Резины с меньшей остаточной деформацией
сжатия могут быть получены методом радиационной
вулканизации (в
этом случае между макромолекулами образуются прочные поперечные связи С-С),
а также при использовании в качестве вулканизующих агентов дикалиевых солей
бисфенолов. В состав резиновых смесей на основе Ф. входят обычно наполнители,
напр, сажа, фторид кальция, а также окислы магния и кальция, связывающие
HF (его отщепление от макромолекулы при высоких темп-pax переработки Ф.
или эксплуатации изделий вызывает коррозию метал-лич. оборудования).

Прочность при растяжении резин из СКФ-26
и СКФ-32 составляет 16-27 Мм/л² (160-270 кгс/см²),
относительное
удлинение 250-500%. Резины стойки к топливам, маслам, различным окислителям,
к-там, но нестойки к щелочам, кетонам, фреонам и ионизирующим излучениям.

Темп-pa длительной эксплуатации резин из
СКФ-26 - 200-250 °С, из СКФ-32-175-200 °С; темп-pa кратковременной эксплуатации
- соответственно 300 и 250 °С. Существенный их недостаток - низкая морозостойкость.
Более морозостойкие резины могут быть получены на основе сополимеров винилиденфторида
с перфтор-метилвиниловым эфиром (СКФ-260). Темп-pa стеклования Ф. этого
типа ок. -40 "С.

Резины, стойкие к щелочам, любым растворителям
и окислителям, включая фтор, получают из полностью фторированных каучуков,
напр, сополимеров тетрафторэтилена с три фторнитрозометаном (для их вулканизации
в макромолекулу вводят третий сомономер, содержащий функциональные группы,
напр, карбоксильные). Такие резины отличаются, кроме того, хорошей морозостойкостью,
однако их термостойкость из-за малой прочности связи N-О не превышает 175
°С. Более термостойкие резины получают на основе сополимеров тетрафторэтилена
с перфтор-метилвиниловым эфиром (СКФ-460). Хорошие механич. свойства этих
резин [прочность при растяжении 20-25 Мн/л² (200-250 кгс/см2),
относительное
удлинение до 230% ] не изменяются после их выдержки на воздухе при, темп-ре
ок. 300 °С в течение 1 мес. Достоинство резин на основе СКФ-460
-малая остаточная деформация сжатия даже в условиях эксплуатации при темп-ре
ок. 250 °С. Наибольшей термостойкостью (кратковременно до 370 и длительно
до 300 °С) характеризуются резины из перфторалкилен-триазиновых каучуков,
стойкие к к-там и окислителям, но разрушающиеся в щелочах. Резины на основе
нек-рых Ф. этого типа морозостойки до -50 °С.

Перфторалкилакрилат-ные каучуки значительно
уступают др. фторкаучукам по термич. и хим. устойчивости, но обладают высокой
масло- и водостойкостью. Маслостойкие-фторсилоксановые каучуки (СКТФТ)
близки по остальным свойствам к каучукоподобным полиорганоси-локсанам,
не содержащим в макромолекуле атомов фтора (см. Кремнийорганические
каучуки).

Осн. метод синтеза Ф. - радикальная полимеризация
мономеров
в эмульсии. Применяют Ф. гл. обр. в произ-ве уплот-нительных деталей, работающих
в контакте с маслами, окислителями и другими агрессивными средами при 200
°С и выше. Пер фтора лкилакри латным латексом пропитывают ткани для спецодежды.
Ф. дороги; используются гл. обр. в хамич. пром-сти, в авиации и космич.
технике.

Лит.: Соколов С. В., Каган Е. Г.,
Иванова Т. Л., Термостойкие эластомеры, "Журнал Всес. химического об-ва",
1974, т. 19, J 6; А г п о 1 dR. G., В а г n e у A. L., Thompson D. С.,
Fluoroelastamers, "Rubber Chemistry and Technology", 1973, v. 46, Me 3.
См. также лит. при ст. Каучуки синтетические. С. В. Соколов.

А Б В Г Д Е Ё Ж З И Й К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Ъ Ы Ь Э Ю Я
